Ersatz Generatoranschlusskasten Solarpark
Ersatz für Generatoranschlusskästen im Solarpark
PV-Freiflächenanlagen sind auf einen langen und zuverlässigen Betrieb ausgelegt. Viele Anlagen laufen seit über zehn Jahren stabil und leisten Tag für Tag ihren Beitrag zur Energiewende. Damit das so bleibt, braucht es neben einer guten Planung auch eine vorausschauende Instandhaltung – besonders auf der DC-Seite.
Generatoranschlusskästen, Stringboxen und DC-Combiner sind im Solarpark dauerhaft im Einsatz. Sie sitzen häufig direkt im Feld, nahe an der Unterkonstruktion, und sind über Jahre hinweg Temperaturwechseln, Feuchtigkeit, UV-Belastung und mechanischer Beanspruchung ausgesetzt. Wenn einzelne Anschlusskästen ersetzt werden müssen, ist eine Standardlösung aus dem Katalog oft nicht die beste Antwort.
Q3 ENERGIE fertigt kundenspezifische Ersatz-Generatoranschlusskästen für bestehende PV-Anlagen und Solarparks – passend zur vorhandenen Stringverkabelung, zur bestehenden Montageposition und zur vorhandenen Anlagenstruktur.
Nachfolgendes Praxisbeispiel wurde stark umgesetzt von⚡☀️
DC-Combiner
GAK-Ersatz
PV-Retrofit
| Projektdaten | |
|---|---|
| Anwendung | Ersatz für Generatoranschlusskästen in einer PV-Freiflächenanlage |
| Projektart | Retrofit / Instandhaltung Solarpark |
| Standort | Solarpark Südwestpfalz, Rheinland-Pfalz |
| Betreiber | Trianel Erneuerbare Energien |
| Technik | Kundenspezifische Generatoranschlusskästen / Stringboxen |
| Bestand | PV-Bestandsanlage mit vorhandener Stringverkabelung und bestehenden Montagepunkten |
| Ausführung | Ersatzlösung passend zur vorhandenen DC-Struktur |

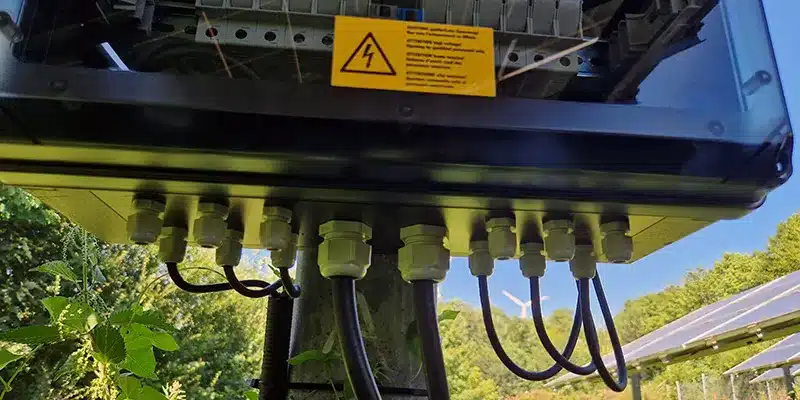

| Besonderheiten | ■ transparente Deckel zur Sichtkontrolle ■ projektspezifische Leitungsführung ■ servicefreundlicher Aufbau |
| Ziel | Austausch bestehender Anschlusskästen ohne unnötigen Umbau der Anlagenstruktur |
Praxisbeispiel: Ersatzlösung für eine PV-Bestandsanlage im Solarpark Südwestpfalz
Ein gutes Beispiel ist eine PV-Freiflächenanlage im Solarpark Südwestpfalz. Der Solarpark umfasst mehrere Anlagenteile in Höheischweiler, Nünschweiler und Thaleischweiler und wird von Trianel Erneuerbare Energien betrieben. Die Anlage steht damit beispielhaft für den langfristigen Betrieb kommunaler Erneuerbare-Energien-Projekte und für die professionelle Weiterführung bestehender Solarparks. Der Solarpark Südwestpfalz erstreckt sich über rund 28 Hektar und erzeugt mit seinen drei Freiflächenanlagen jährlich rund 15.000 MWh Grünstrom.

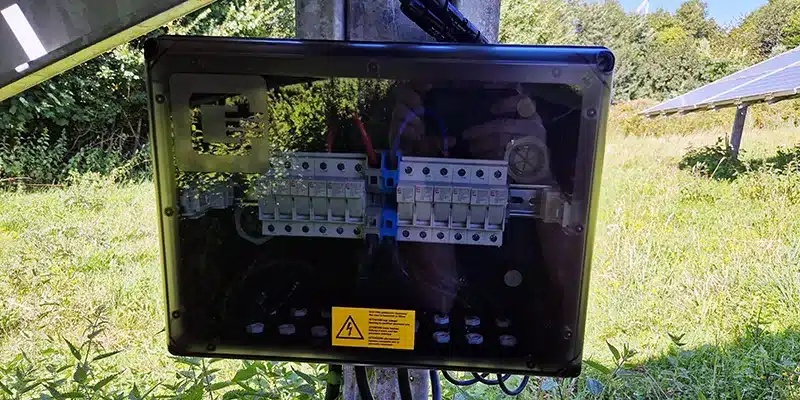

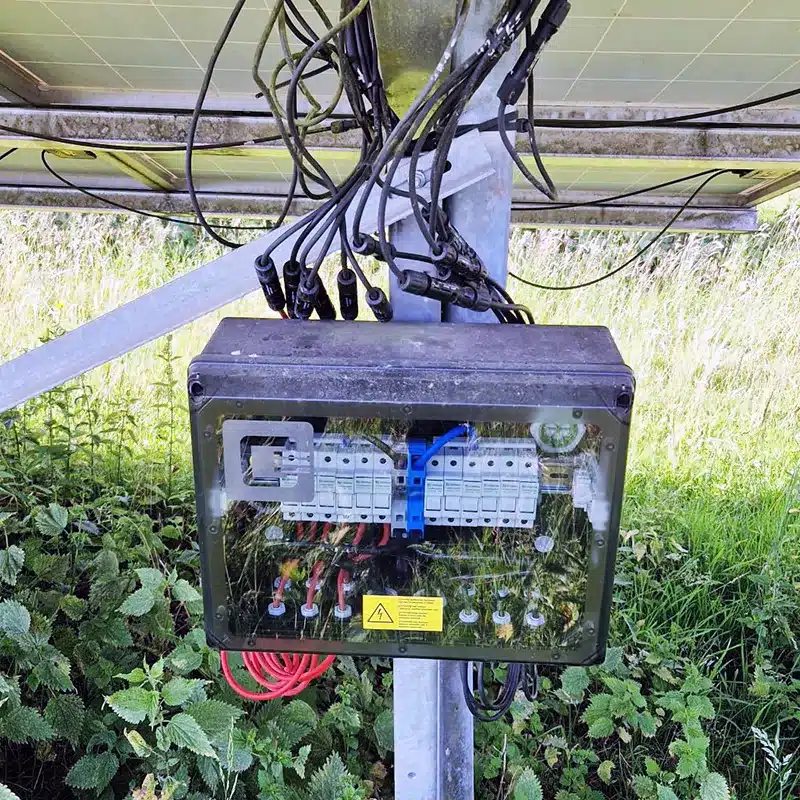

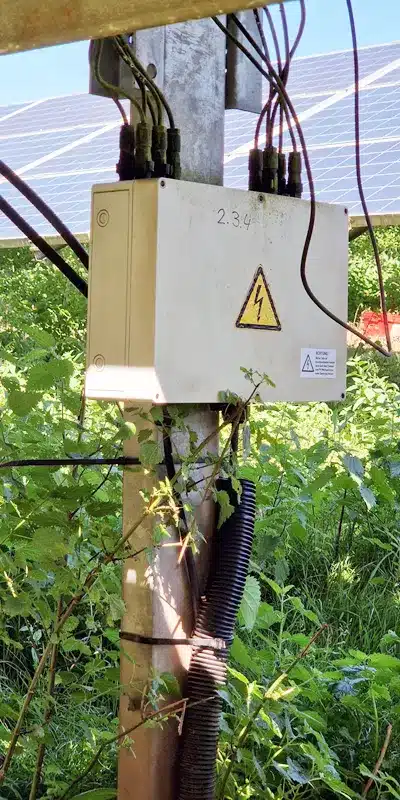

Im Rahmen der technischen Instandhaltung wurden bestehende Generatoranschlusskästen im Feld ersetzt. Die Aufgabe bestand nicht darin, die DC-Struktur der Anlage neu zu planen. Ziel war eine passende Ersatzlösung, die sich sauber in den Bestand einfügt.
Für die Auslegung waren daher vor allem die vorhandenen Rahmenbedingungen entscheidend: bestehende Stringleitungen, vorhandene Montageorte, Anschlusslogik, Gehäusequalität, transparenter Deckel zur Sichtkontrolle und eine servicefreundliche Ausführung für spätere Wartungseinsätze.
Warum Bestandsanlagen andere Lösungen brauchen als Neubauprojekte
Bei einer neuen PV-Anlage kann der Generatoranschlusskasten exakt zur Planung ausgelegt werden. Bei einem bestehenden Solarpark ist die Situation anders: Die Anlage ist bereits gebaut, die Kabelwege sind vorhanden, die Unterkonstruktion steht und die Wechselrichterstruktur ist vorgegeben.
Ein Ersatzkasten muss deshalb nicht nur elektrisch passen, sondern auch mechanisch und praktisch im Feld funktionieren.
Wichtig sind unter anderem:
| Anzahl der vorhandenen PV-Strings |
| vorhandene Stringführung und Kabellängen |
| Anschlussart, zum Beispiel MC4-kompatible Steckverbinder oder Klemmtechnik |
| Systemspannung und maximaler Stringstrom |
| Sicherungskonzept im Plus- und/oder Minuspol |
| vorhandener oder gewünschter Überspannungsschutz |
| Gehäusegröße und Schutzart |
| Montageposition am Gestell |
| Zugänglichkeit für Wartung und Sichtkontrolle |
| saubere Dokumentation für den Anlagenbetrieb |
Gerade bei PV-Anlagen aus den frühen 2010er-Jahren ist der ursprüngliche Hersteller der Anschlusskästen nicht immer noch verfügbar oder die damalige Ausführung wird nicht mehr unverändert angeboten. Dann ist ein projektspezifisch aufgebauter Ersatzkasten oft die wirtschaftlich und technisch sinnvollste Lösung.
Kundenspezifischer Ersatz statt unnötigem Umbau
Beim Austausch bestehender Generatoranschlusskästen geht es in der Praxis meist um eine möglichst saubere Lösung mit möglichst wenig Eingriff in die bestehende Anlage. Der Solarpark soll weiter zuverlässig betrieben werden, die vorhandene DC-Struktur soll erhalten bleiben und die Montage im Feld soll ohne unnötige Anpassungen funktionieren.
Q3 baut solche Ersatzlösungen nach Projektanforderung. Auf Basis von Fotos, vorhandenen Plänen oder einem Musterkasten wird geprüft, wie der neue Anschlusskasten aufgebaut werden muss. Gehäuse, Anschlussart, Steckverbinder, Sicherungen, Überspannungsschutz und Leitungsführung werden entsprechend der vorhandenen Anlage ausgelegt.
So entsteht keine anonyme Katalogbox, sondern ein passender Ersatz für den konkreten Bestand.
Typische Gründe für den Austausch von Generatoranschlusskästen
Ein Austausch kann im Rahmen der Instandhaltung sinnvoll sein, wenn Gehäuse, Dichtungen, Steckverbinder, Sicherungshalter oder Überspannungsschutzkomponenten nicht mehr dem gewünschten Zustand entsprechen. Auch eine bessere Wartbarkeit oder eine einheitliche Ersatzteilstrategie im Solarpark können ein Grund sein.
Typische Fälle aus der Praxis sind:
■ Ersatz älterer Generatoranschlusskästen
■ Austausch beschädigter oder gealterter Gehäuse
■ Erneuerung von Sicherungshaltern oder Anschlusskomponenten
■ Nachrüstung oder Austausch von Überspannungsschutz
■ Verbesserung der Wartbarkeit im Feld
■ Ersatz von Boxen, deren ursprünglicher Hersteller nicht mehr liefern kann
■ schrittweiser Austausch mehrerer gleichartiger Anschlusskästen im Solarpark
■ technische Vereinheitlichung innerhalb einer PV-Bestandsanlage
Der Vorteil: Wenn eine passende Ersatzlösung einmal definiert ist, können weitere Anschlusskästen bei Bedarf identisch oder projektspezifisch angepasst nachgebaut werden.
Welche Informationen wir für einen Ersatz-GAK benötigen
Für eine erste Einschätzung reichen oft gute Fotos und einige technische Eckdaten.
Hilfreich sind insbesondere:
Auf dieser Basis prüfen wir, ob ein möglichst direkter Ersatz Generatoranschlusskasten Solarpark möglich ist oder ob einzelne Anpassungen technisch sinnvoller sind.
Ersatz für alte Stringboxen, GAKs und DC-Combiner
Q3 fertigt kundenspezifische DC-Anschlusslösungen für PV-Freiflächenanlagen, Gewerbeanlagen und Bestandsprojekte. Dazu gehören klassische Generatoranschlusskästen ebenso wie Stringboxen, DC-Combiner und projektspezifische Anschlusskästen.
Möglich sind unter anderem:
Wenn zusätzlich eine sichere DC-Abschaltfunktion benötigt wird, kann auch eine Lösung mit QFire Generatorfreischaltung geprüft werden.
Ihr Solarpark benötigt Ersatz für alte Anschlusskästen?
Senden Sie uns Fotos der vorhandenen Box, die wichtigsten technischen Daten und – falls vorhanden – den Stringplan. Wir prüfen die bestehende Situation und schlagen eine passende Ersatzlösung vor.
Q3 ENERGIE fertigt kundenspezifische Generatoranschlusskästen, Stringboxen und DC-Anschlusslösungen für PV-Bestandsanlagen – geplant und gebaut in Deutschland.
