Feuerwehrschalter PV QFire LITE für 2 oder 4 PV-Strings

Kompakte DC-String-Abschaltung für 2 oder 4 PV-Strings – galvanische Trennung nach IEC 60947-3, bis 1.500 V DC und mit automatischem Wiederzuschalten nach Netzwiederkehr.

Funktionsprinzip & Abschaltlogik →

QFire LITE anfragen →

Unterschied QFire LITE vs. QFire BIG →

Technische Daten herunterladen →

Feuerwehrschalter PV QFire LITE: standardisierte wirtschaftliche Loesung

Auf dieser Seite

Kompakte DC-Fernabschaltung für standardisierte PV-Anlagen

QFire LITE ist ein kompakter PV-Feuerwehrschalter für standardisierte Anlagen mit 2 oder 4 PV-Strings. Das Gerät wird generatornah beziehungsweise am Eintritt der DC-Leitungen in das Gebäude installiert und trennt im Auslösefall Plus- und Minusleiter jedes angeschlossenen Strings galvanisch.

QFire LITE eignet sich insbesondere für Aufdachanlagen, Fassaden-PV und wiederkehrende Anlagenkonzepte mit 2 oder 4 PV-Strings je Abschaltpunkt. Die Ausführung ist für Systemspannungen bis 1.500 V DC und Stringströme bis 20 A Isc ausgelegt.

Anders als bei rein mechanisch auslösenden Feuerwehrschaltern wird QFire LITE nach der Rückkehr der AC-Spannungsversorgung automatisch wieder eingeschaltet. Ein manueller Zugang zum Gerät ist nach gewöhnlichen Netzunterbrechungen daher nicht erforderlich.

Die Varianten sind klar definiert: QFire LITE ist für 2 oder 4 PV-Strings sowie jeweils optional mit integriertem DC-Überspannungsschutz Typ 1+2 erhältlich.

Feuerwehrschalter QFire LITE 2 Strings ohne Überspannungsschutz

Feuerwehrschalter QFire LITE 4 Strings ohne Überspannungsschutz

QFire LITE auf einen Blick

Anwendung	Standardisierte DC-String-Abschaltung für kleine und mittlere PV-Anlagen
Funktion	PV-Generatorfreischaltung direkt am Installationsort
Trennung	galvanisch nach IEC 60947-3
Varianten	2 PV-Strings oder 4 PV-Strings
MPP-Tracker	1 MPPT bei LITE 2, 2 MPPT bei LITE 4
Systemspannung	bis 1.500 V DC
Stringstrom	bis 20 A Isc pro String
Anschlüsse	Stäubli MC4-Evo 2, 4–6 mm²
Betriebsspannung	230 V AC
Automatisches Wiederzuschalten	Ja, nach Rückkehr der AC-Spannung
Schutzart	IP67
Optionen	Integrierter SPD Typ 1+2, externer Not-Aus, Schlüsselschalter, potentialfreier Statuskontakt
Montageort	Witterungsgeschützter Außenbereich
Herstellung	Made in Germany

Funktionsweise und Abschaltlogik

So funktioniert der Feuerwehrschalter PV QFire LITE

QFire LITE wird zwischen PV-Generator und Wechselrichter in die einzelnen DC-Stringleitungen eingebunden. Im normalen Anlagenbetrieb sind die angeschlossenen PV-Strings mit dem Wechselrichter verbunden.

Wird die 230-V-AC-Versorgung des QFire LITE unterbrochen, fallen die internen Schaltelemente ab. Plus- und Minusleiter jedes angeschlossenen PV-Strings werden getrennt. Die DC-Leitungen zwischen QFire LITE und Wechselrichter sind anschließend für die Dauer des Abschaltzustands spannungsfrei.

Die Abschaltung kann ausgelöst werden durch:

Abschalten der AC-Spannungsversorgung,
einen externen Feuerwehr-Not-Aus,
einen Schlüsselschalter

Der QFire LITE trennt die Strings galvanisch nach IEC 60947-3. Die zertifizierten QFire-Ausführungen sind für eine Bemessungsbetriebsspannung von 1.500 V DC und einen Bemessungsstrom von 20 A pro String geprüft.

Funktionsprinzip + Abschaltlogik

Der Feuerwehrschalter QFire LITE trennt im Auslösefall Plus- und Minusleiter der angeschlossenen PV-Strings galvanisch und zweipolig. Die Abschaltung kann ausgelöst werden durch:

Unterbrechung der 230-V-AC-Versorgung

ein definiertes externes Steuersignal

einen Feuerwehr-Not-Aus oder Schlüsselschalter

Externe Not Aus Schalter Feuerwehrschalter QFire

Externe Not Aus Schalter Feuerwehrschalter QFire Schlüsselschalter

Nach Wiederkehr der AC-Spannung schaltet QFire LITE automatisch wieder zu, sofern keine externe Abschaltbedingung aktiv ist.

Funktionsschema des Feuerwehrschalters QFire LITE mit galvanischer DC-String-Trennung, 230-V-AC-Abschaltung, Not-Aus und automatischem Wiederzuschalten

QFire LITE Varianten für 2 oder 4 PV-Strings

QFire LITE wird in vier klar definierten Standardvarianten angeboten. Dadurch lassen sich Anwendungen mit 2 oder 4 PV-Strings schnell auswählen, projektieren und installieren.

Feuerwehrschalter QFire LITE 2 Strings 1 Überspannungsschutz

Variante	PV-Strings	MPP-Tracker	Überspannungsschutz	Gehäuse
QFire LITE 2	2	1	ohne	300 × 300 × 132 mm
QFire LITE 2 + SPD	2	1	Typ 1+2, 1.500 V DC	300 × 400 × 132 mm
QFire LITE 4	4	2	ohne	300 × 300 × 132 mm

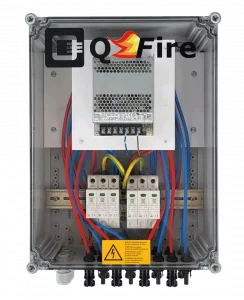

QFire LITE 4 + SPD	4	2	Typ 1+2, 1.500 V DC	300 × 400 × 132 mm

Automatisches Wiederzuschalten

Automatische Wiederinbetriebnahme nach Netzwiederkehr

Bei einem Ausfall der AC-Spannungsversorgung schaltet der QFire LITE automatisch in den sicheren Zustand und trennt die angeschlossenen PV-Strings.

Sobald die AC-Spannung wieder zur Verfügung steht und keine externe Abschaltbedingung mehr aktiv ist, schaltet QFire LITE die PV-Strings automatisch wieder zu. Ein manuelles Wiedereinschalten direkt am Gerät ist nach einer gewöhnlichen Netzunterbrechung nicht erforderlich.

Das ist insbesondere vorteilhaft bei:

schwer zugänglichen Dachflächen,
Fassaden-PV und Hochhäusern,
mehreren dezentral montierten Abschaltboxen,
Anlagen mit häufigen kurzen Netzunterbrechungen,
gewerblichen Anlagen, bei denen unnötige Stillstandszeiten vermieden werden sollen.

Automatisch sicher abschalten – automatisch wieder Strom erzeugen

QFire LITE verbindet eine galvanische DC-Stringtrennung mit einer automatischen Wiederinbetriebnahme nach Rückkehr der AC-Spannung. Dadurch bleibt die Anlage bei Netzausfall sicher abgeschaltet, ohne nach jeder Netzunterbrechung einen manuellen Einsatz auf dem Dach auszulösen.

Unterschied zu klassischen Feuerwehrschaltern mit Unterspannungsauslöser

Bei klassischen DC-Lasttrennschaltern mit Unterspannungsauslöser wird der Schalter bei fehlender AC-Spannung mechanisch in die AUS-Stellung gebracht. Nach Rückkehr der Netzspannung verbleibt der Schalter bei diesen Bauarten in Stellung 0 und muss vor Ort wieder eingeschaltet werden.

QFire LITE verwendet eine spannungsabhängige, fehlersichere Abschaltlogik: Fehlt die Steuerspannung, werden die PV-Strings getrennt. Kehrt die Versorgung zurück und ist die Abschaltkette freigegeben, nimmt das System den Betrieb automatisch wieder auf.

Dadurch entfällt nach normalen Netzunterbrechungen der manuelle Zugang zur Abschalteinrichtung.

Technische Daten des QFire LITE

Technisches Merkmal	Ausführung
Schaltmethode	Galvanische Trennung
Trennung	Plus- und Minusleiter jedes PV-Strings
Stringanzahl	2 oder 4
MPP-Tracker	1 bei LITE 2, 2 bei LITE 4
Systemspannung	Max. 1.500 V DC
Stringstrom	Max. 20 A Isc je String
Betriebsspannung	230 V AC
Bauseitige Absicherung	Leitungsschutzschalter B6
DC-Anschluss	Stäubli MC4-Evo 2
Leiterquerschnitt	4–6 mm²
Gehäusematerial	Polycarbonat
Schutzart	IP67
Stoßfestigkeit	IK08
Betriebstemperatur	−25 °C bis +50 °C
Montageort	Witterungsgeschützter Außenbereich
Automatisches Wiedereinschalten	Ja
Optionen	SPD Typ 1+2, externer Not-Aus, Schlüsselschalter, potentialfreier Statuskontakt

QFire ist nach IEC 60947-3 für 1.500 V DC und 20 A je String geprüft.

Die deutsche Normfassung wird als DIN EN IEC 60947-3 geführt.

Mehr über die Technik der QFire Feuerwehrschalter →

QFire Feuerwehrschalter Photovoltaik Variante LITE standardisierte wirtschaftliche Loesung

QFire LITE und QFire BIG vergleichen

Merkmal	QFire LITE	QFire BIG
Anlagenkonzept	Standardisierte Anlagen	Projekt- und kundenspezifische Anlagen
Stringanzahl pro Box	2 oder 4	Bis 24
Systemspannung	Bis 1.500 V DC	Bis 1.500 V DC
Stringstrom	Bis 20 A Isc	Bis 20 A Isc
Varianten	Fest definiert	Frei konfigurierbar
Überspannungsschutz	Optional integriert	Projektspezifisch integrierbar
PV-Sicherungen	Nicht Bestandteil der Standardvarianten	Optional integrierbar
Anschlusskonzept	MC4-Evo 2	MC4-Evo 2, H4, Sunclix oder Klemmtechnik
Cluster-Technik	Nein	Ja
Abschaltansteuerung	Standardisiert über 230-V-AC-Versorgung oder externe Schalteinrichtung	Projektspezifisch über Steuerbox, Not-Aus, Schlüsselschalter, BMZ oder AC-Abschaltkonzept
Typische Anwendung	Standardisierte Abschaltpunkte mit 2 oder 4 PV-Strings, Fassaden-PV und wiederkehrende Anlagenkonzepte	Gewerbe, Industrie, Logistikdächer, komplexe Generatorfelder

Sicherheitsarchitektur der PV-Anlage

Praxisbeispiel: QFire LITE für Fassaden-PV

Bei Fassaden-PV und Hochhausprojekten können einzelne PV-Strings etagen- oder fassadenabschnittsweise in das Gebäude geführt werden. QFire LITE ermöglicht hierbei klar definierte Abschaltpunkte unmittelbar am Eintritt der DC-Leitungen.

Mehrere QFire-LITE-Einheiten können über eine zentral schaltbare 230-V-AC-Versorgung gemeinsam abgeschaltet werden. Im Auslösefall trennt jede Einheit die ihr zugeordneten PV-Strings lokal und galvanisch. So entsteht eine nachvollziehbare Sicherheitsstruktur mit klarer Zuordnung der Strings zu Gebäudeabschnitten oder Etagen.

Lösung mit QFire LITE

In jeder Etage wird ein Feuerwehrschalter QFire LITE unmittelbar am Eintritt der DC-Leitungen installiert. Im Auslösefall erfolgt eine galvanische Trennung der PV-Strings, direkt vor dem Eintritt ins Gebäude.

Die Ansteuerung der QFire-LITE-Einheiten kann zentral über eine durchgeschleifte 230-V-AC-Versorgung erfolgen. Wird diese Versorgung im Brandfall unterbrochen – z. B. über einen zentralen Feuerwehr-Not-Aus im Untergeschoss – schalten alle angeschlossenen Feuerwehrschalter gleichzeitig ab.

Praxisbeispiel: QFire LITE für Fassaden-PV ansehen →

Vorteile dieser Lösung

galvanische DC-Trennung am definierten Gebäudeeintritt

zentrale Auslösung und dezentrale Abschaltung

standardisierte Lösung für wiederkehrende Abschaltpunkte

Häufige Fragen zum Feuerwehrschalter QFire LITE

Was ist der Feuerwehrschalter PV QFire LITE?

QFire LITE ist eine kompakte Abschalteinrichtung für Photovoltaikanlagen mit 2 oder 4 PV-Strings. Im Auslösefall trennt das Gerät Plus- und Minusleiter der angeschlossenen Strings galvanisch zwischen PV-Generator und Wechselrichter.

Was passiert bei einem Stromausfall?

Fällt die 230-V-AC-Versorgung aus, schaltet QFire LITE automatisch ab. Die PV-Strings werden ab dem Installationsort des Geräts vom Wechselrichter getrennt.

Schaltet sich QFire LITE nach einem Stromausfall automatisch wieder ein?

Ja. Sobald die AC-Spannung wieder vorhanden und die externe Abschaltkette freigegeben ist, schaltet QFire LITE die angeschlossenen PV-Strings automatisch wieder zu.

Für wie viele PV-Strings ist der Feuerwehrschalter PV QFire LITE geeignet?

Der Feuerwehrschalter PV QFire LITE ist in Varianten für 2 PV-Strings mit einem MPP-Tracker und für 4 PV-Strings mit zwei MPP-Trackern erhältlich.

Welche Angaben werden für die technische Auslegung benötigt?

Für eine schnelle und belastbare Auslegung sind insbesondere der Stringplan, der Wechselrichtertyp, die Anzahl der MPPT, die Stringbelegung je MPPT sowie die Moduldaten hilfreich. Zusätzlich werden Angaben zum Kurzschlussstrom (Isc), zum gewünschten Schutzkonzept und zur Anschlusstechnik benötigt.

Worin unterscheidet sich QFire LITE von Eaton SOL30 und SOL30x-Safety?

Die Eaton-Ausführungen SOL30 und SOL30x-Safety arbeiten mit einem integrierten Unterspannungsauslöser und einem mechanischen Schalter mit Rückzug in die Nullstellung. QFire LITE trennt die angeschlossenen PV-Strings bei Ausfall der AC-Spannung ebenfalls automatisch, schaltet sie nach Rückkehr der Versorgung jedoch selbstständig wieder zu, sofern keine externe Abschaltbedingung aktiv ist. QFire LITE ist außerdem für Systemspannungen bis 1.500 V DC ausgelegt; Eaton nennt für SOL30 und SOL30x-Safety bis zu 1.000 V DC.

Wann ist QFire BIG statt QFire LITE erforderlich?

QFire BIG ist für Anlagen mit mehr als vier Strings, kundenspezifischen Anschlusskonzepten, Cluster-Technik, integrierten Sicherungen oder komplexen AC- und DC-Abschaltanforderungen vorgesehen.
