PV-Feuerwehrschalter QFire BIG für große PV-Anlagen
Generatornahe Abschaltung mehrerer PV-Strings – projektspezifisch geplant, galvanisch getrennt nach IEC 60947-3.
Auf dieser Seite
Stringbasierte DC-Fernabschaltung für große PV-Anlagen
Der Feuerwehrschalter QFire BIG ist eine stringbasierte, fernsteuerbare DC-Trennlösung für gewerbliche und industrielle PV-Anlagen im IEC-Umfeld.
Das System ist für Aufdachanlagen, Industriegebäude, Logistikdächer und komplexe Photovoltaikanlagen ausgelegt, bei denen mehrere PV-Strings, lange DC-Leitungswege oder mehrere Generatorfelder sicher abgeschaltet werden müssen.
Die QFire BIG Schaltboxen werden generatornah installiert und trennen die angeschlossenen PV-Strings galvanisch nach IEC 60947-3. Je nach Projekt können bis zu 24 PV-Strings in einer Schaltbox verarbeitet werden. Die Auslegung erfolgt passend zur Anlage – mit Blick auf Stringanzahl, Systemspannung, Stringstrom, Dachstruktur, Leitungsführung und gewünschtes Abschaltkonzept.
Zusätzlich kann QFire BIG projektspezifisch in ein AC-seitiges Abschaltkonzept eingebunden werden. Über den Statuskontakt der QFire Steuerbox lassen sich externe Komponenten wie NA-Schutz, Wechselrichter-Freigabe oder bauseitige Schützsteuerungen ansteuern. So können DC-seitige Generatorfreischaltung und AC-seitige Abschaltlogik bei großen PV-Anlagen gemeinsam geplant werden.
QFire BIG ist kein Moduloptimierer und keine klassische Rapid-Shutdown-Lösung auf Modulebene. Der Fokus liegt nicht auf Leistungsoptimierung am einzelnen Modul, sondern auf der sicheren DC-Stringabschaltung und Generatorfreischaltung für professionelle PV-Anlagen – zum Beispiel im Brandfall, bei Wartungsarbeiten oder im Serviceeinsatz.
Dank zentraler Steuerbox, projektspezifischen DC-Schaltboxen, der optionalen Clusterlösung und externer Not-Aus-Anbindung lässt sich QFire BIG flexibel in unterschiedlichste Anlagenkonzepte integrieren. Das System eignet sich insbesondere für:
QFire BIG auf einen Blick
| Anwendung | Große gewerbliche und industrielle PV-Anlagen,große Aufdachanlagen, Industriegebäude und komplexe PV-Anlagen |
| Funktion | DC-Stringabschaltung / PV-Generatorfreischaltung |
| Trennung | galvanisch nach IEC 60947-3 |
| Systemspannung | bis 1.500 V DC |
| Stringstrom | bis 20 A Isc pro String |
| Stringanzahl | bis 24 PV-Strings pro Schaltbox |
| Erweiterungen | Not-Aus, Schlüsselschalter, Brandmeldeanlage, Statuskontakt, SPD, Sicherungen, Cluster, Einbindung in AC-seitige Abschaltkonzepte |
Große Industrie- und Gewerbedächer
Mehrere Dachbereiche
Erweiterbare PV-Projekte
Mehrere Wechselrichter & MPP-Tracker
Komplexe Anlagenstrukturen
Erhöhte Sicherheitsanforderungen
Die modulare Systemarchitektur eignet sich besonders für komplexe Dachstrukturen, mehrere Generatorfelder und große PV-Leistungen mit vielen Strings. Je nach Anlagengröße stehen Schalteinheiten für 2 bis 24 Strings zur Verfügung – mit Systemspannungen bis 1.500 V DC und bis zu 20 A pro String.
Für weitläufige Standorte können mehrere QFire-Systeme über die QFire Cluster Steuerbox gemeinsam angesteuert werden. Dadurch lassen sich auch mehrere Gebäude oder getrennte Generatorfelder zentral abschalten.
Optional sind Überspannungsschutz, externe Not-Aus-Taster, Schlüsselschalter, Statuskontakte und Online-Monitoring über QFire.LIVE verfügbar.
QFire BIG ist ein Feuerwehrschalter für große PV-Anlagen mit mehreren Generatorfeldern, komplexen Dachstrukturen und hohen Sicherheitsanforderungen.
Feuerwehrschalter für große gewerbliche PV-Anlagen
Der Feuerwehrschalter QFire BIG ist eine Q3-Lösung für gewerbliche und industrielle PV-Anlagen, bei denen viele PV-Strings, lange DC-Leitungswege, mehrere Dachflächen oder erhöhte Anforderungen aus Brandschutzkonzept, Betreiber, Versicherer oder Ausschreibung berücksichtigt werden müssen.
Die Schaltboxen werden generatornah installiert und trennen die angeschlossenen PV-Strings auf der DC-Seite galvanisch nach IEC 60947-3. Damit eignet sich QFire BIG besonders für große Aufdachanlagen, Industriegebäude, öffentliche Gebäude und komplexe PV-Anlagen mit bis zu 1.500 V DC.
Die Abschaltung kann projektspezifisch über die Steuerbox, Netzspannungsausfall, externen Not-Aus, Schlüsselschalter, Brandmeldeanlage oder externe Steuerkontakte ausgelöst werden. Optional können Überspannungsschutz, PV-Sicherungen, Statuskontakte, Verzögerungsschaltung oder Cluster-Lösungen für mehrere Dachflächen integriert werden.
Feuerwehrschalter QFire BIG in der Anlagenplanung
Welcher Feuerwehrschalter eignet sich für gewerbliche PV-Anlagen?
Bei gewerblichen und industriellen PV-Anlagen reicht ein einfacher DC-Trennschalter am Wechselrichter oft nicht aus, wenn lange DC-Leitungswege, mehrere Dachflächen oder besondere Anforderungen aus dem Brandschutzkonzept berücksichtigt werden müssen. Entscheidend ist, wo die PV-Strings getrennt werden, welche Spannungen und Ströme anliegen und wie die Abschaltung im Einsatzfall ausgelöst werden soll.
Weiterlesen →
QFire BIG ist für solche Anlagen ausgelegt. Die Schaltbox wird generatornah installiert und trennt die angeschlossenen PV-Strings galvanisch nach IEC 60947-3. Damit lassen sich die DC-Leitungen ab der Schaltbox in Richtung Wechselrichter gezielt abschalten – manuell über die Steuerbox, über externe Not-Aus- oder Schlüsselschalter, über eine Brandmeldezentrale oder bei entsprechender Auslegung auch AC-gekoppelt bei Netzausfall.
Für Planer und Installateure ist wichtig: QFire BIG wird nicht als Standardgerät „von der Stange“ betrachtet, sondern projektbezogen auf Stringanzahl, Dachstruktur, Leitungsführung, Schutzkonzept und Zubehör ausgelegt.
Was benötigt man für die DC-Stringabschaltung bei großen PV-Anlagen?
Bei großen PV-Anlagen sollte die DC-Stringabschaltung bereits in der Planungsphase berücksichtigt werden. Relevant sind vor allem die maximale DC-Systemspannung, der Kurzschlussstrom pro String, die Anzahl der Strings, die Aufteilung auf MPP-Tracker, die Leitungswege vom Generator zum Wechselrichter und die Anforderungen aus dem Brandschutzkonzept.
Weiterlesen →
QFire BIG wird genau für diese Rahmenbedingungen konfiguriert. Je nach Projekt können mehrere Strings in einer Schaltbox zusammengeführt und generatornah getrennt werden. Optional lassen sich Überspannungsschutz, PV-Sicherungen, Statuskontakte, externe Abschaltstellen oder Cluster-Lösungen für mehrere Dachflächen integrieren.
Das Ziel ist nicht, möglichst viele Komponenten irgendwo unterzubringen, sondern eine klare und wartbare DC-Struktur zu schaffen: nachvollziehbare Stringführung, definierte Abschaltstelle, eindeutige Statusanzeige und eine Lösung, die zur tatsächlichen Anlage passt.
Wie lassen sich mehrere PV-Strings sicher abschalten?
Mehrere PV-Strings werden am sinnvollsten dort getrennt, wo sie vom Generator in Richtung Gebäude bzw. Wechselrichter geführt werden. Genau an dieser Stelle setzt QFire BIG an. Die Schaltbox wird generatornah montiert und trennt die angeschlossenen DC-Stringleitungen galvanisch.
Weiterlesen →
Je nach Ausführung können mehrere PV-Strings in einer QFire BIG Schaltbox verarbeitet werden. Dadurch lässt sich auch bei größeren Dachanlagen eine strukturierte Abschaltung aufbauen, ohne jeden String einzeln mit einer separaten Lösung behandeln zu müssen. Die Bedienung erfolgt zentral über die Steuerbox oder über eingebundene externe Abschaltstellen.
Für große Anlagen mit mehreren Gebäudeteilen oder Dachflächen kann die Abschaltung zusätzlich über Cluster-Technik geplant werden. So bleibt die Bedienung übersichtlich, auch wenn die DC-Struktur der Anlage komplexer ist.
DC- und AC-Abschaltung im Anlagenkonzept kombinieren
Bei großen PV-Anlagen, Industrieprojekten, Solarparks und Megawatt-Anlagen muss die Abschaltung oft ganzheitlich betrachtet werden. QFire BIG trennt die PV-Strings generatornah auf der DC-Seite galvanisch nach IEC 60947-3. Zusätzlich kann der Statuskontakt der QFire Steuerbox projektspezifisch genutzt werden, um externe AC-seitige Komponenten einzubinden – zum Beispiel einen NA-Schutz, eine Wechselrichter-Freigabe oder eine bauseitige Schützsteuerung.
Das ist besonders relevant bei großen Aufdachanlagen, mehreren Wechselrichtern, Hybridanlagen mit Batteriespeicher oder Projekten mit besonderen Anforderungen an Brandschutz, Netzanschluss und Betriebssicherheit.
Mehr zur kombinierten DC- und AC-seitigen Abschaltung finden Sie in unserer technischen Erklärung zur QFire Generatorfreischaltung.
Modularer Systemaufbau der Generatorfreischaltung für große PV Anlagen
QFire BIG ermöglicht die galvanische Trennung von PV-Strings zwischen Generatorfeld und Wechselrichter. Typische Komponenten sind:
Trennung von Steuerung [2] und DC-Schaltboxen [1]
Erweiterbar durch zusätzliche Schaltboxen
Integration von Brandmeldeanlage und/oder externer Not-Aus-Taster [3]
Zentrale oder clusterbasierte Abschaltung
Das QFire BIG System ist modular aufgebaut und besteht aus einer zentralen Steuerbox, optionalen Cluster-Steuerboxen sowie DC-Schaltboxen für bis zu 24 Strings pro Box. Die Schaltboxen werden kundenspezifisch gebaut und können optional mit Überspannungsschutz und Sicherungen bestückt werden.
Optionale Komponenten sind:
■ Brandmeldeanlagen-Anbindung
■ integrierter Überspannungsschutz
■ integrierte Sicherungen in Plus- und/oder Minuspol
■ Externer Not-Aus-Taster
■ Cluster-Technik für mehrere Dachflächen
■ Online-Monitoring
■ Verzögerungsschaltung (zeitversetzte Abschaltung großer Anlagen)
Im Abschaltfall werden alle Strings galvanisch getrennt, sodass die Leitungen ab dem Installationsort des Feuerwehrschalters in Richtung Wechselrichter spannungsfrei werden.
Diese Trennung von Steuer- und Schaltfunktion ermöglicht eine flexible Anpassung an Anlagengröße, Dachstruktur und Sicherheitsanforderungen.
Galvanische Trennung der DC-Strings beim Feuerwehrschalter QFire BIG
Der QFire Feuerwehrschalter trennt im Auslösefall alle angeschlossenen PV-Strings galvanisch und zweipolig nach IEC 60947-3. Dadurch werden Plus- und Minusleiter jedes Strings zuverlässig vom Wechselrichter getrennt – für maximale Sicherheit im Brand- und Einsatzfall.
Klare Abgrenzung zu Motorschalter-Lösungen
Zweipolige Trennung von Plus und Minus
sichere Unterbrechung der DC-Verbindung
DC-seitige Abschaltung direkt am String statt nur netzseitiger Trennung
geeignet für Systemspannungen bis 1.500 V DC und bis zu 20 A pro String
Bei der galvanischen Trennung wird die elektrische Verbindung zwischen PV-Generator und Wechselrichter vollständig unterbrochen. Nach der Auslösung sind die Leitungen ab der QFire-Schaltbox spannungsfrei. Dieses Prinzip reduziert DC-Gefahren im Brandfall deutlich und sorgt für maximale Sicherheit bei Einsatzkräften und Servicepersonal.
Dieses Schaltprinzip erhöht die Sicherheit im Brand- und Einsatzfall erheblich, da gefährliche Gleichspannungen zuverlässig unterbrochen werden. Gleichzeitig ist die galvanische Trennung unabhängig von der Anlagenkonfiguration, der Stringlänge oder der Anzahl der angeschlossenen Generatorfelder wirksam.

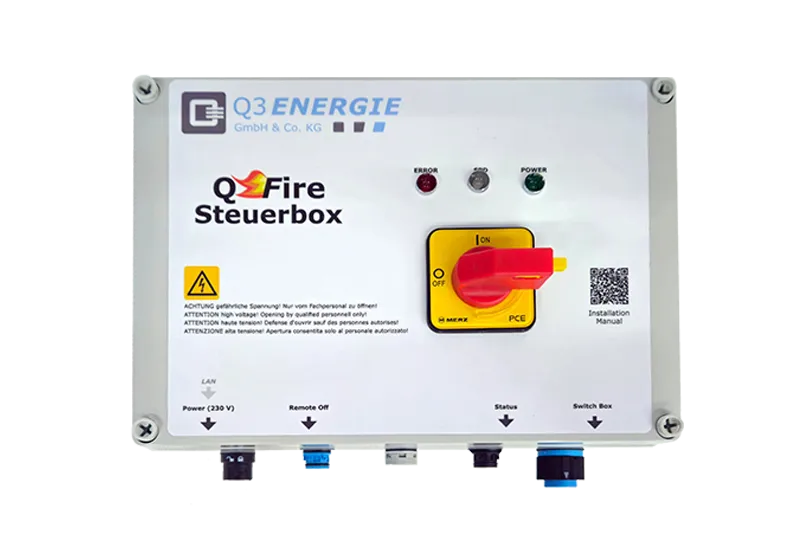

Feuerwehrschalter QFire BIG Steuerbox für große PV-Anlagen
Zentrale Steuerung und koordinierte Abschaltung von PV-Strings
Die QFire Steuerbox arbeitet mit einer eigenständigen Systemlogik. Dadurch bleibt die Abschaltfunktion auch bei komplexen Anlagenstrukturen, mehreren Dachflächen oder langen Leitungswegen eindeutig definiert und zuverlässig steuerbar.
Die Steuerbox bildet das zentrale Steuerelement der QFire BIG Generatorfreischaltung. Sie übernimmt die komplette Auswertelogik der anliegenden Steuersignale und koordiniert die Ansteuerung der angeschlossenen Schaltboxen. Im Auslösefall sorgt die Steuerbox für eine definierte, sichere Abschaltung aller angebundenen DC-Strings – unabhängig von Anzahl, Entfernung oder Anlagengröße.
Durch die klare Trennung von Steuerung und DC-Schaltfunktion bleibt die elektrische Struktur übersichtlich und normkonform. Die Steuerbox selbst schaltet keine DC-Lasten, sondern fungiert als übergeordnete Logik- und Schnittstellenebene. Dadurch eignet sich das System besonders für größere und komplexe PV-Anlagen mit mehreren Generatorfeldern oder späterem Erweiterungsbedarf.
Feuerwehrschalter QFire BIG:

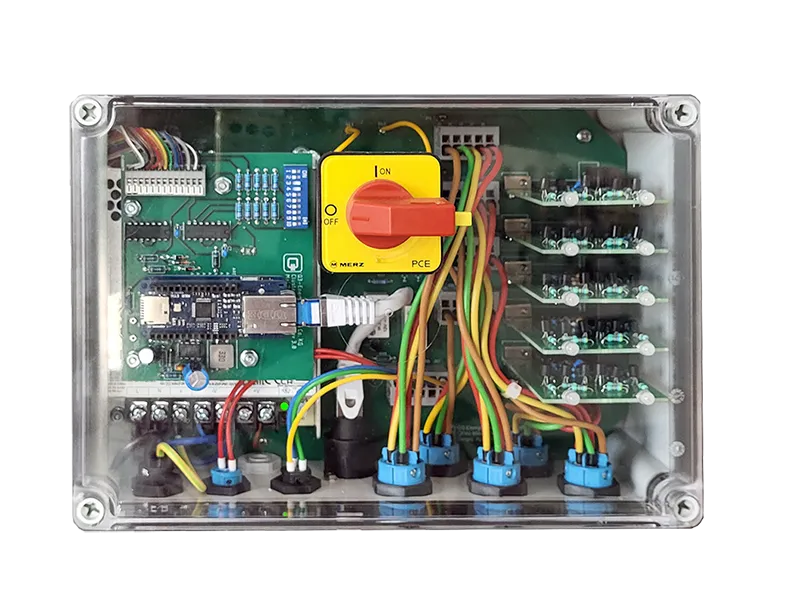

Cluster-Technik für große PV-Anlagen
Die Cluster-Technik ermöglicht die zentrale Abschaltung mehrerer Generatorfelder über eine gemeinsame Steuerlogik.
Feuerwehrschalter QFire BIG Cluster-Steuerbox für zentrale Abschaltung verteilter Generatorfelder
Zusätzlich: Übergeordnete, sternförmige Abschaltstruktur
Für große und komplexe Photovoltaikanlagen mit mehreren Dachflächen oder Generatorfeldern erweitert die Cluster-Steuerbox das QFire BIG System um eine übergeordnete, sternförmige Abschaltstruktur.
Die Cluster-Steuerbox ergänzt die Funktionen der QFire BIG Generatorfreischaltung bei Anlagen mit mehreren Dachflächen, Hallen, Gebäudeteilen oder weit verteilten Generatorfeldern. Sie fungiert als übergeordnete Verteiler- und Koordinationseinheit und ermöglicht eine sternförmige Anbindung mehrerer Schaltboxen oder Anlagensegmente.
Durch die Cluster-Struktur lassen sich auch große und räumlich komplexe PV-Anlagen zuverlässig und gleichzeitig abschalten. Die Abschaltlogik bleibt dabei eindeutig definiert – unabhängig von der Anzahl der angebundenen Schaltboxen oder der Ausdehnung der Anlage. So eignet sich das Feuerwehrschalter QFire BIG System mit Cluster-Steuerbox insbesondere für Industrie-, Gewerbe- und Logistikanlagen sowie für Projekte mit späterem Erweiterungsbedarf.
Auslösearten und Schnittstellen
Plug + Play Installation

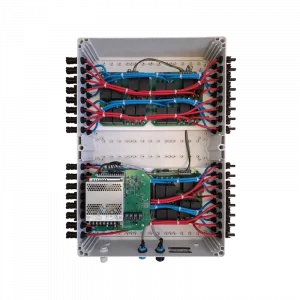

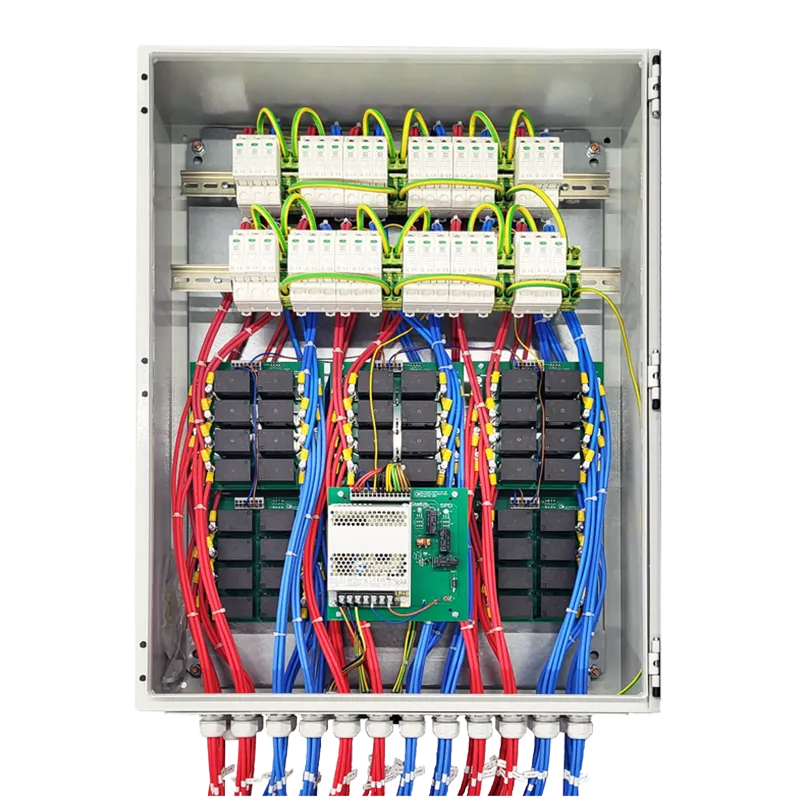

Feuerwehrschalter QFire BIG Schaltbox modulare DC-Abschaltung mit galvanischer Trennung
Zur sicheren Abschaltung bis 1.500 V DC / 20 A pro String
Die Feuerwehrschalter QFire BIG Schaltboxen übernehmen die galvanische Trennung der PV-Strings direkt am Generatorfeld. Sie bilden die zentrale DC-Schaltfunktion des Systems und sorgen im Abschaltfall für eine sichere, normkonforme Trennung der angeschlossenen Strings.
Durch den modularen Aufbau lassen sich die Schaltboxen flexibel an unterschiedliche Anlagenstrukturen anpassen – von kleinen Teilgeneratoren bis hin zu großen PV-Anlagen mit mehreren Dachflächen und hoher Stringanzahl.
Jede Schaltbox des Feuerwehrschalters QFire BIG übernimmt die galvanische Trennung der angeschlossenen PV-Strings direkt am Installationsort.
Warum ist der Feuerwehrschalter QFire BIG keine Moduloptimierer- oder Rapid-Shutdown-Lösung?
QFire BIG ist keine Moduloptimierer-Lösung und keine klassische Rapid-Shutdown-Lösung auf Modulebene. Das ist wichtig, weil diese Systeme technisch einen anderen Ansatz verfolgen.
Moduloptimierer, Mikro-Wechselrichter oder MLPE-Systeme arbeiten direkt am einzelnen Modul oder Modulstrang und werden häufig mit Leistungsoptimierung, Monitoring oder Rapid Shutdown in Verbindung gebracht. QFire BIG ist anders aufgebaut: Das System trennt PV-Strings generatornah über eine Schaltbox und ist für gewerbliche und industrielle PV-Anlagen mit mehreren Strings, klarer Leitungsführung und definiertem Abschaltkonzept ausgelegt.
Der Fokus liegt nicht auf Moduloptimierung, sondern auf der sicheren DC-Stringabschaltung und Generatorfreischaltung. QFire BIG trennt die DC-Strings galvanisch nach IEC 60947-3 und wird projektbezogen in die Anlagenplanung eingebunden.
Feuerwehrschalter QFire BIG: projektspezifisch statt Standardlösung
Die QFire BIG Schaltboxen werden projektspezifisch ausgelegt, geplant und gefertigt. Stringanzahl, Anschlusstechnik, Schutzkomponenten, Gehäusegrößen und Schnittstellen werden individuell auf die jeweilige Anlagenstruktur abgestimmt.
So entsteht keine Standardlösung von der Stange, sondern eine technisch saubere, normkonforme und zukunftssichere Abschaltlösung – Made in Germany.
Stringanzahl
■ Schaltboxen von 2 bis 24 PV-Strings
■ flexible Stringreduzierungen zwischen Eingang und Ausgang
Steckerverbinder und Anschlussvarianten
■ Standard: MC4-Evo2 von Stäubli
■ alternativ auch H4, Sunclix oder Klemmtechnik möglich
DC Überspannungsschutz
■ optional integrierter Überspannungsschutz
■ Standard: Q3 Überspannungsschutz T1+2 bis 1.500 VDC
■ alternative Überspannungsschutz-Hersteller auf Anfrage möglich
PV-Sicherungen
■ optional integrierte PV-Sicherungen
■ in Plus- und/oder Minuspol möglich
Projektanfrage Feuerwehrschalter QFire BIG
Sie möchten das QFire BIG System projektspezifisch auslegen, technische Details prüfen lassen oder die passende Systemkonfiguration für Ihre Photovoltaikanlage auswählen?
Über das nachfolgende Anfrageformular erfassen wir alle relevanten Projektdaten strukturiert und nachvollziehbar.
Gerne können Sie Verschaltungspläne, Stringpläne oder weitere technische Unterlagen direkt mitsenden. Auf dieser Basis prüfen wir die technischen Rahmenbedingungen, legen das QFire BIG System passend zu Ihrem Projekt aus und stimmen die Komponenten gezielt ab.
Sollten Rückfragen erforderlich sein, melden wir uns bei Ihnen. Andernfalls erhalten Sie direkt ein projektspezifisches Angebot.
Projektanfrage Feuerwehrschalter QFire BIG
Projektbezogene Anfrage zur Auslegung des QFire Systems. Auch KI-gestützt. Prüfung, Auswahl der Komponenten und Erstellung eines Angebots.
Technische Unterlagen Feuerwehrschalter QFire BIG
Datenblätter, Zertifikate und technische Dokumentationen zu den Feuerwehrschaltern QFire BIG und LITE
Funktionsweise + Technik Feuerwehrschalter QFire BIG
Technische Grundlagen zur DC-seitigen Abschaltung, Systemaufbau, Auslösearten, galvanischer Trennung und normkonformer Umsetzung.
FAQ zum Thema Feuerwehrschalter QFire BIG
Antworten auf häufige Fragen zu Einsatz, Normen, Auslösekonzepten, Pflichtanforderungen und Betrieb von Feuerwehrschaltern in PV-Anlagen.
Feuerwehrschalter QFire BIG in der Planung großer PV-Anlagen
Welcher Feuerwehrschalter eignet sich für große gewerbliche PV-Aufdachanlagen?
Für große gewerbliche PV-Aufdachanlagen ist entscheidend, dass der Feuerwehrschalter zur Anlagenstruktur passt. Relevant sind unter anderem die Anzahl der PV-Strings, die DC-Systemspannung, der Kurzschlussstrom pro String, die Dachflächen, die Leitungsführung und das gewünschte Abschaltkonzept.
QFire BIG wurde für größere gewerbliche und industrielle PV-Anlagen entwickelt. Die Schaltboxen werden generatornah installiert und trennen die angeschlossenen PV-Strings auf der DC-Seite galvanisch nach IEC 60947-3. Damit eignet sich QFire BIG besonders für Anlagen mit vielen Strings, langen DC-Leitungswegen, mehreren Dachflächen oder erhöhten Anforderungen aus Brandschutzkonzept, Betreiber, Versicherer oder Ausschreibung.
Wann ist QFire BIG die richtige Lösung statt QFire LITE?
QFire LITE ist für kleinere PV-Anlagen mit wenigen Strings ausgelegt. QFire BIG kommt zum Einsatz, wenn mehr Strings, größere Dachflächen, komplexere Leitungswege oder zusätzliche Optionen benötigt werden.
Typische Anwendungsfälle für QFire BIG sind gewerbliche Aufdachanlagen, Industriegebäude, öffentliche Gebäude, Logistikhallen oder größere PV-Anlagen mit mehreren Generatorfeldern. Je nach Projekt können bis zu 24 PV-Strings pro Schaltbox berücksichtigt werden. Zusätzlich sind Optionen wie Überspannungsschutz, PV-Sicherungen, Statuskontakt, externer Not-Aus, Schlüsselschalter, Brandmeldeanlage oder Cluster-Lösung möglich.
Wo wird ein PV-Feuerwehrschalter bei großen Anlagen angebracht?
Ein PV-Feuerwehrschalter sollte so geplant werden, dass die DC-Leitungen im Abschaltfall möglichst sinnvoll und nachvollziehbar freigeschaltet werden können. Bei QFire BIG werden die DC-Schaltboxen generatornah installiert. Dadurch können die PV-Strings nahe am Generatorfeld getrennt werden, bevor lange DC-Leitungswege in Richtung Wechselrichter oder Gebäude geführt werden.
Der genaue Installationsort hängt vom Anlagenkonzept ab: Dachstruktur, Stringführung, Wechselrichterposition, Kabelwege, Brandschutzanforderungen und Zugänglichkeit müssen gemeinsam betrachtet werden. Deshalb wird QFire BIG projektbezogen ausgelegt und nicht pauschal als Standardbox platziert.
Wie funktioniert die DC-Stringabschaltung mit QFire BIG?
QFire BIG trennt PV-Strings auf der DC-Seite über eine definierte Schaltstelle. Die angeschlossenen Strings werden generatornah galvanisch nach IEC 60947-3 getrennt. Die Auslösung erfolgt je nach Projekt über die QFire Steuerbox, Netzspannungsausfall, externen Not-Aus, Schlüsselschalter, Brandmeldeanlage oder externe Steuerkontakte.
Der Schwerpunkt liegt auf der stringbasierten DC-Abschaltung und PV-Generatorfreischaltung. QFire BIG ist kein Moduloptimierer, kein Microinverter-System und keine klassische Rapid-Shutdown-Lösung auf Modulebene. Das System ist für professionelle PV-Anlagen mit klarer Stringstruktur und projektbezogenem Abschaltkonzept ausgelegt.
Was ist der Unterschied zwischen Feuerwehrschalter, DC-Trennschalter und Generatorfreischaltung?
Ein DC-Trennschalter beschreibt allgemein eine Schalt- oder Trennfunktion auf der Gleichstromseite einer PV-Anlage. Ein PV-Feuerwehrschalter ist eine projektspezifisch eingesetzte Abschaltlösung, mit der DC-Leitungen im Einsatz-, Wartungs- oder Gefahrenfall freigeschaltet werden können.
Generatorfreischaltung bedeutet, dass der PV-Generator bzw. die angeschlossenen PV-Strings von den weiterführenden DC-Leitungen getrennt werden. QFire BIG verbindet diese Funktionen in einem System: Die Schaltboxen übernehmen die generatornahe galvanische Trennung der PV-Strings, während die Steuerbox die Abschaltlogik und externe Auslösemöglichkeiten bereitstellt.
Ist ein Feuerwehrschalter bei gewerblichen PV-Anlagen Pflicht?
Eine pauschale gesetzliche Pflicht für jede PV-Anlage lässt sich daraus nicht ableiten. In der Praxis kann ein Feuerwehrschalter jedoch durch Brandschutzkonzept, Ausschreibung, Betreiberanforderung, Versicherer, Feuerwehr oder regionale Vorgaben gefordert oder dringend empfohlen werden.
Gerade bei gewerblichen Aufdachanlagen, öffentlichen Gebäuden, Industriegebäuden, mehreren Dachflächen oder langen DC-Leitungswegen sollte die Generatorfreischaltung frühzeitig in der Planung berücksichtigt werden. QFire BIG wird projektbezogen ausgelegt, damit technische Anforderungen, Anlagenstruktur und Abschaltkonzept zusammenpassen.
Kann der Feuerwehrschalter QFire BIG mit Brandmeldeanlage, Not-Aus oder Schlüsselschalter ausgelöst werden?
Ja, QFire BIG kann projektspezifisch mit unterschiedlichen Auslösearten geplant werden. Dazu gehören unter anderem externe Not-Aus-Taster, Schlüsselschalter, Brandmeldeanlage, Netzspannungsausfall oder externe Steuerkontakte.
Welche Auslöseart sinnvoll ist, hängt vom Sicherheitskonzept der Anlage ab. Bei öffentlichen Gebäuden, Industrieprojekten oder Anlagen mit besonderen Anforderungen kann zum Beispiel die Einbindung einer Brandmeldeanlage oder eines zentralen Not-Aus-Konzepts sinnvoll sein.
Welche Angaben werden für die Auslegung eines QFire BIG Feuerwehrschalters benötigt?
Für die projektbezogene Auslegung werden vor allem die technischen Eckdaten der PV-Anlage benötigt. Dazu gehören Stringanzahl, maximale DC-Systemspannung, Kurzschlussstrom pro String, Anzahl und Zuordnung der MPP-Tracker, Wechselrichterposition, Dachflächen, Leitungsführung und gewünschte Anschlussart.
Zusätzlich ist wichtig, ob Überspannungsschutz, PV-Sicherungen, Statuskontakt, Not-Aus, Schlüsselschalter, Brandmeldeanlage, Verzögerungsschaltung oder eine Cluster-Lösung vorgesehen sind. Auf dieser Basis kann geprüft werden, welche QFire BIG Ausführung zur Anlage passt.
Was kostet ein Feuerwehrschalter für große PV-Anlagen?
Die Kosten für einen Feuerwehrschalter bei großen PV-Anlagen hängen stark von der technischen Ausführung ab. Entscheidend sind unter anderem Stringanzahl, Systemspannung, Stringstrom, Gehäusegröße, Anschlussart, Überspannungsschutz, PV-Sicherungen, Steuerung, Statusmeldung, Auslöseart und gewünschte Zusatzfunktionen.
Bei gewerblichen und industriellen PV-Anlagen sollte der Feuerwehrschalter deshalb nicht isoliert betrachtet werden, sondern als Teil des DC-Abschalt- und Schutzkonzepts. Q3 ENERGIE legt QFire BIG projektbezogen aus und prüft, welche Lösung technisch sinnvoll und wirtschaftlich passend ist.
