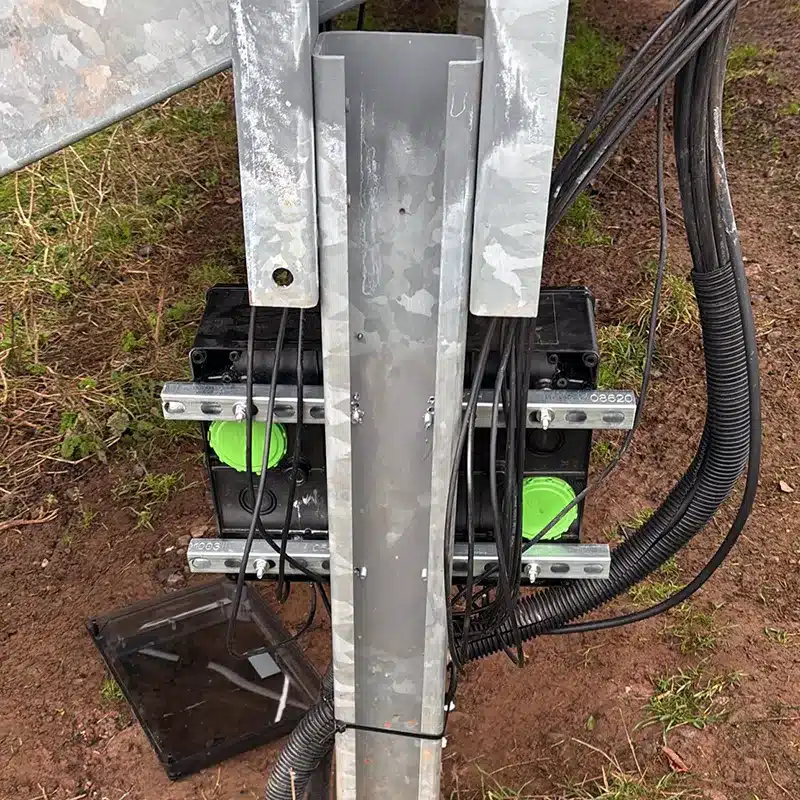

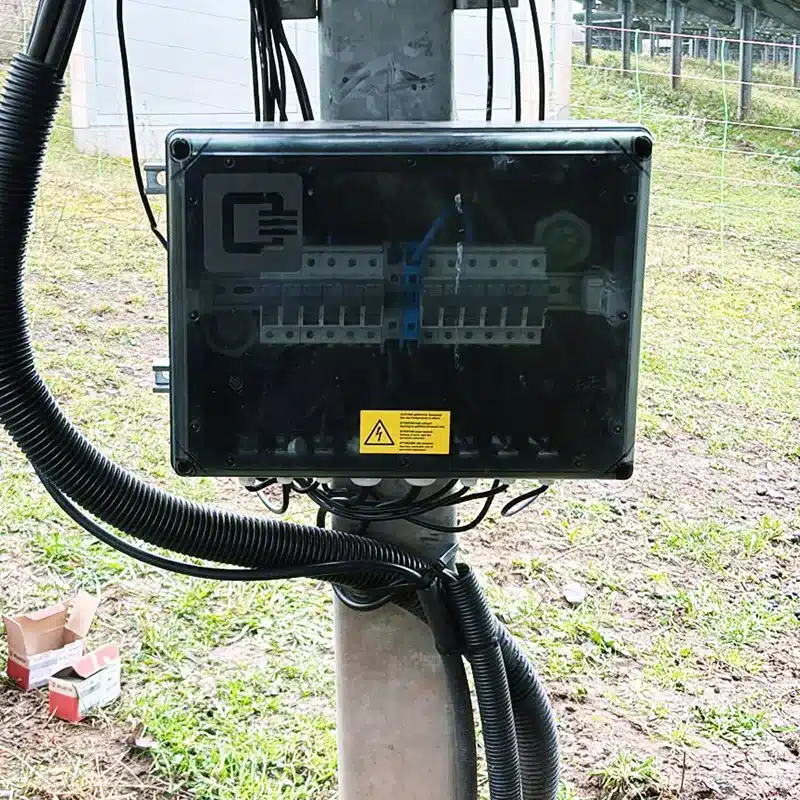

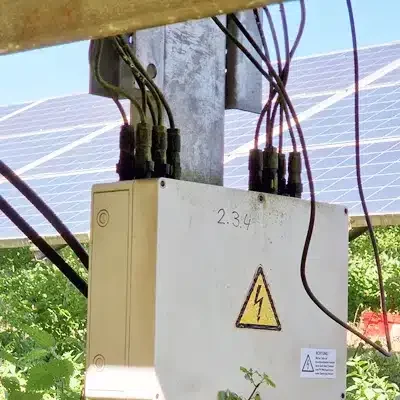

Kundenspezifischer Generatoranschlusskasten (GAK)
für PV-Anlagen bis 1.500 V DC

Ja, je nach Anlagenkonzept kann ein Generatoranschlusskasten mit einer DC-seitigen Abschaltlösung wie dem QFire Feuerwehrschalter kombiniert werden. Dabei übernimmt der GAK die Stringbündelung, den Überspannungsschutz und ggf. die Absicherung, während QFire die generatornahe galvanische Trennung der PV-Strings ermöglicht.

Die Notwendigkeit von Stringsicherungen hängt von der Anzahl parallel geschalteter Strings sowie den zulässigen Rückstromwerten der eingesetzten PV-Module ab. Maßgeblich sind die Modulherstellerangaben sowie die maximal möglichen Rückströme innerhalb des Generatorfeldes. Bei der Auslegung werden sowohl Kurzschlussstrom (Isc) als auch die Anzahl paralleler Generatorstränge berücksichtigt.

Sperrdioden werden eingesetzt, wenn Rückströme zwischen Generatorfeldern verhindert werden sollen. In modernen Photovoltaikanlagen werden häufig Stringsicherungen verwendet. Ob Dioden sinnvoll oder erforderlich sind, hängt von der jeweiligen Anlagenarchitektur und den Vorgaben des Wechselrichter- oder Anlagenherstellers ab.

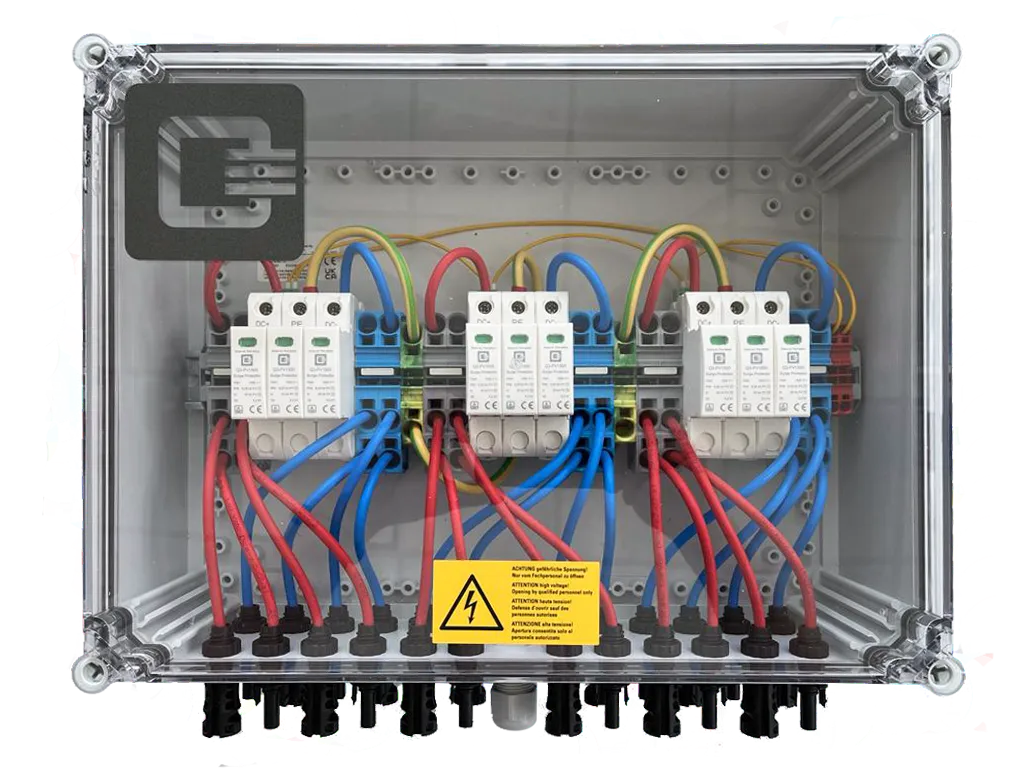

Die Anzahl der Überspannungsschutzgeräte richtet sich in der Regel nach der Anzahl der MPP-Tracker sowie dem gewählten Schutzkonzept der Anlage. In vielen Anwendungen wird pro MPP-Tracker ein separates SPD vorgesehen. Die endgültige Auslegung erfolgt projektbezogen anhand der Anlagenstruktur und der Leitungsführung.

Ja. Generatoranschlusskästen werden projektspezifisch ausgelegt und können unterschiedliche Stringzahlen je MPPT berücksichtigen. Dadurch lassen sich auch komplexe Generatorfelder mit unterschiedlichen Dachflächen, Ausrichtungen oder Modulbelegungen innerhalb eines Systems zusammenführen.

Für eine schnelle und belastbare Auslegung sind insbesondere der Stringplan, der Wechselrichtertyp, die Anzahl der MPPT, die Stringbelegung je MPPT sowie die Moduldaten hilfreich. Zusätzlich werden Angaben zum Kurzschlussstrom (Isc), zum gewünschten Schutzkonzept und zur Anschlusstechnik benötigt.

Für eine schnelle und belastbare Auslegung sind insbesondere der Stringplan, der Wechselrichtertyp, die Anzahl der MPPT, die Stringbelegung je MPPT sowie die Moduldaten hilfreich. Zusätzlich werden Angaben zum Kurzschlussstrom (Isc), zum gewünschten Schutzkonzept und zur Anschlusstechnik benötigt.

Dies hängt weniger von der Stringanzahl als vom gesamten Komponentenaufbau ab. Zusätzliche Sicherungen, Überspannungsschutzgeräte, Trennschalter oder Monitoring-Komponenten erhöhen den Platzbedarf. Bei größeren Generatoranschlusskästen kommen daher häufig Stahlblechgehäuse zum Einsatz.

Bei sehr großen Anlagen mit hohen Stringzahlen, erweitertem Monitoring oder der Anforderung einer stringgenauen Fehlererkennung kann anstelle eines klassischen Generatoranschlusskastens auch eine intelligente DC-Combiner-Lösung sinnvoll sein. Für solche Anwendungen bieten wir mit der Super Multi Box (SMB) eine Smart DC Combiner Box mit integriertem Stringmonitoring, Kommunikationsschnittstellen und projektspezifischen Schutz- und Schaltfunktionen.
