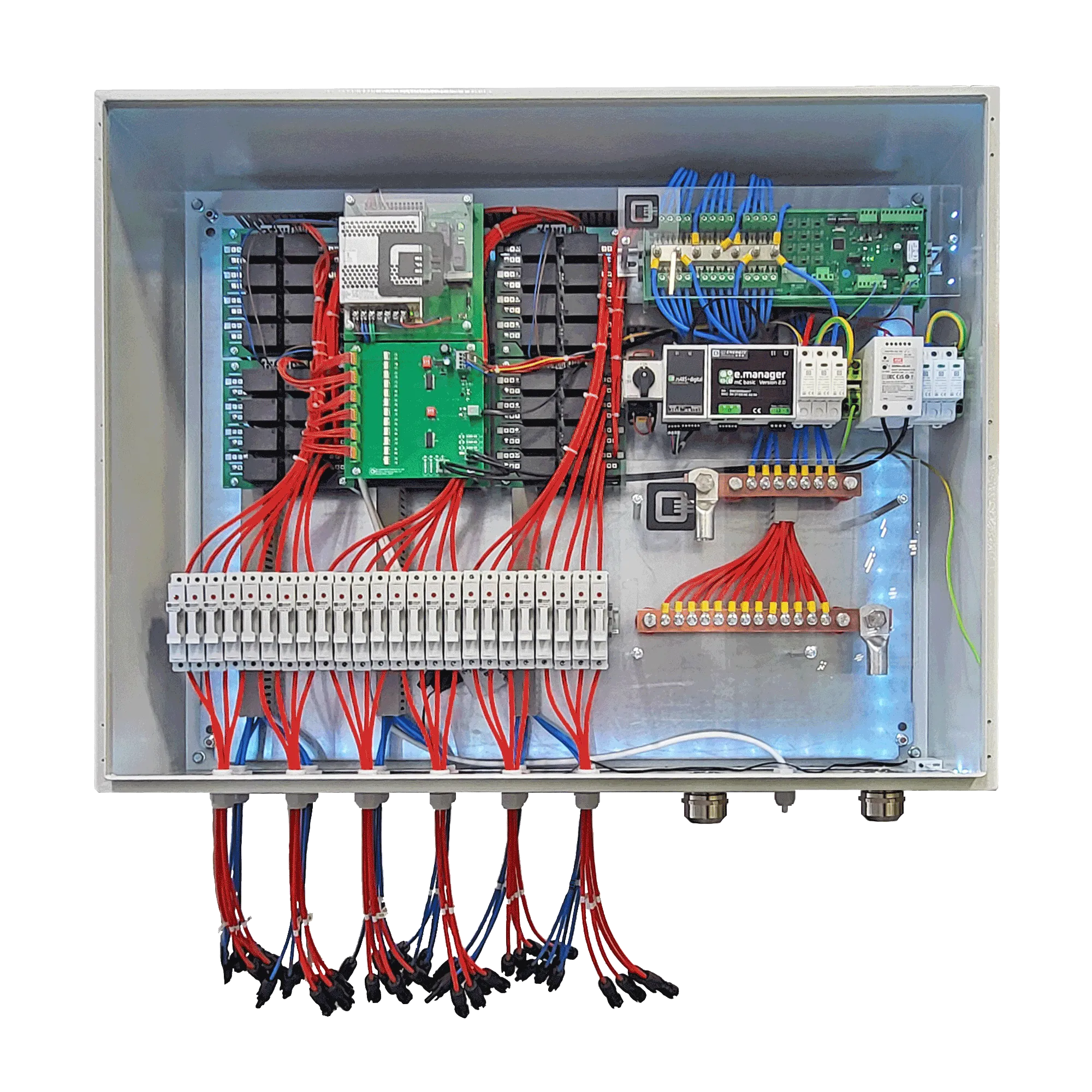

Super Multi Box – Smart-DC-Combiner mit PV-String Fehler Diskriminator
Zum Patent angemeldete String-Fehlerdiskriminierung zur Sicherung der Anlagenverfügbarkeit in PV-Freifeldanlagen bis 1.500 V DC.
Kein Komplettausfall mehr bei Isolationsfehlern.
Einsatzbereiche der Super Multi Box (Smart DC Combiner)
Die Super Multi Box ist ein intelligenter DC Combiner für PV-Anlagen bis 1.500 V DC und eignet sich PV-Projekte mit erhöhtem Verfügbarkeits- und Monitoringanspruch sowie für anspruchsvolle Projekte, in denen mehrere Strings kombiniert, überwacht und bei Bedarf selektiv getrennt werden sollen – insbesondere bei erhöhtem Monitoring-, Schutz- und Verfügbarkeitsanspruch.
Sie wird besonders dann eingesetzt, wenn mehrere PV-Strings auf einen Zentralwechselrichter – häufig mit nur einem MPPT – geführt werden und ein einzelner Isolations- oder Stringfehler nicht zum vollständigen Anlagenstillstand führen darf.
Freifeldanlagen, Agri-PV und PV-Kraftwerke im MW-Bereich
Zentralwechselrichter-Architekturen – ideal bei 1-MPPT-Systemen
Selektive Fehlerisolierung und Stringabschaltung zur Sicherung der Anlagenverfügbarkeit

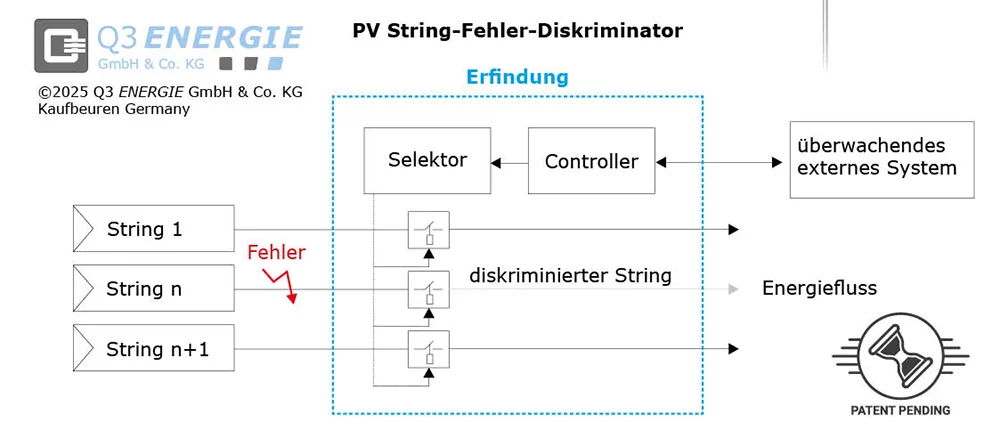

Zum Patent angemeldete PV-String Fehler Diskriminator
– Selektive Fehlerisolierung mit System
Der zum Patent angemeldete PV-String Fehler Diskriminator ist das zentrale Funktionselement der Super Multi Box. Er ermöglicht die selektive Erkennung und Isolation einzelner fehlerhafter PV-Strings innerhalb eines DC Combiners und verhindert dadurch den vollständigen Anlagenstillstand bei Isolationsfehler oder Stringfehler bei Zentralwechselrichter-Architekturen.

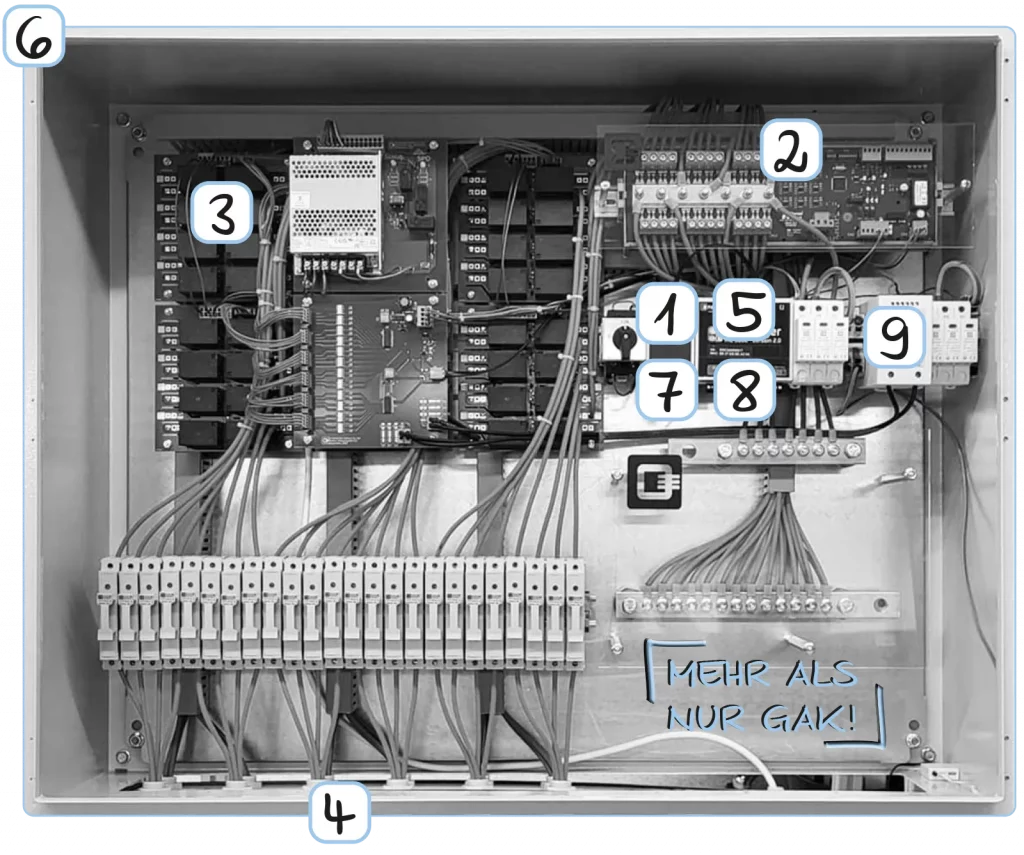

PV String Fehler Diskriminator
Einzel-Stringstrom-Messung
Feuerwehrschalter
Plug & Play
Monitoring
Combiner bis 24 Strings
Universelle Kommunikation
Fernwartung
Überspannungsschutz T1+2
Technischer Hintergrund: Zentralwechselrichter und Isolationsfehler
In klassischen DC-Combiner-Lösungen werden bei einem Isolationsfehler, Lichtbogen- oder Stringfehler häufig alle angeschlossenen PV-Strings gemeinsam abgeschaltet, da eine differenzierte Fehlerzuordnung auf Stringebene nicht möglich ist. Insbesondere bei Zentralwechselrichter-Architekturen mit nur einem MPPT führt dies zum vollständigen Stillstand des betroffenen Generatorfelds – obwohl in der Regel nur ein einzelner String tatsächlich fehlerhaft ist.
Die Super Multi Box geht einen anderen Weg: Sie nutzt eine zentrale Master-Logik in Kombination mit dem patentierten PV-String-Fehler-Diskriminator, um fehlerhafte Strings gezielt zu identifizieren, selektiv abzuschalten und den Anlagenbetrieb der verbleibenden Generatorfelder aufrechtzuerhalten.
Der Ablauf im Fall eines Isolationsfehlers
Tritt in einem String ein Isolationsfehler auf, erkennt der Wechselrichter zunächst einen unzulässigen Isolationszustand und schaltet den Generator zunächst ab.
Die Master-Super-Multi-Box erhält diese Fehlermeldung und leitet automatisch einen strukturierten Identifikationsprozess ein:
Das Ergebnis: Kein Komplettausfall mehr bei Isolationsfehlern
Der DC-Combiner Super Multi Box arbeitet anders. Durch den zum Patent angemeldeten PV-String-Fehler-Diskriminator führt der Fehler nicht pauschal zur Komplettabschaltung des Generators, sondern wird systematisch identifiziert. Nach der Störmeldung des Wechselrichters werden die angebundenen SMB-Einheiten automatisiert sequenziell zugeschaltet, der fehlerverursachende String eindeutig lokalisiert und selektiv isoliert. Der verbleibende Anlagenteil bleibt weiterhin in Betrieb.
Klassischer DC-Combiner vs. Super Multi Box
In klassischen DC-Combiner-Lösungen führt ein Isolationsfehler häufig dazu, dass ein kompletter Generatorabschnitt abgeschaltet wird. Besonders bei Zentralwechselrichter-Architekturen mit nur einem MPPT bedeutet dies: Der Wechselrichter erkennt einen unzulässigen Isolationszustand und schaltet den betroffenen Generatorabschnitt ab – obwohl meist nur ein einzelner PV-String betroffen ist.
Die Folge:
■ vollständiger Stillstand eines Generatorfelds
■ manuelle, zeitintensive Fehlersuche im Feld
■ unnötige Ertragsverluste
„Ein Isolationsfehler kommt bei Freifeldanlagen nicht selten vor.
Die neue Q3-Technik spart uns Tage der Fehlersuche – und damit bares Geld!“
Der DC-Combiner Super Multi Box arbeitet anders. Durch den patentierten PV-String-Fehler-Diskriminator führt der Fehler nicht mehr zur pauschalen Abschaltung aller PV strings, sondern wird systematisch identifiziert. Nach der Störmeldung des Wechselrichters werden die angebundenen SMB-Einheiten automatisiert sequenziell zugeschaltet, der fehlerverursachende String eindeutig lokalisiert und selektiv isoliert. Die verbleibenden PV-Strings bzw. Generatorfelder bleiben weiterhin verfügbar und der Anlagenbetrieb wird aufrechterhalten.
OPEX-Vorteil für Betreiber
Gerade in Freifeldanlagen im MW-Bereich entstehen Isolationsfehler durch Feuchtigkeit, Tierverbiss, Kabelalterung, Steckverbinderprobleme oder mechanische Belastung regelmäßig. Während herkömmliche Combiner-Lösungen zu längeren Stillständen führen können, reduziert die Super Multi Box:
Insbesondere bei Utility-Scale-Anlagen und Zentralwechselrichter-Architekturen mit einem MPPT amortisiert sich die Investition in die intelligente DC-Combiner-Technologie häufig bereits durch einen einzigen vermiedenen längeren Stillstand. Nicht der Anschaffungspreis entscheidet – sondern die dauerhaft gesicherte Anlagenverfügbarkeit.
✔ Höhere Anlagenverfügbarkeit
Selektive Fehlerisolierung verhindert den vollständigen Stillstand eines Generatorfelds.
Nur der tatsächlich fehlerhafte String wird getrennt – der restliche DC-Verbund arbeitet weiter.
✔ Reduzierte OPEX-Kosten
Automatisierte Identifikation ersetzt zeitaufwändige manuelle Fehlersuche im Feld.
Weniger Serviceeinsätze, geringerer Personalaufwand, kürzere Störungsdauer.
✔ Schnellere Amortisation
In MW-Freifeldanlagen kann bereits ein einziger, vermiedener längerer Stillstand die Mehrinvestition gegenüber einem Standard-DC-Combiner kompensieren.

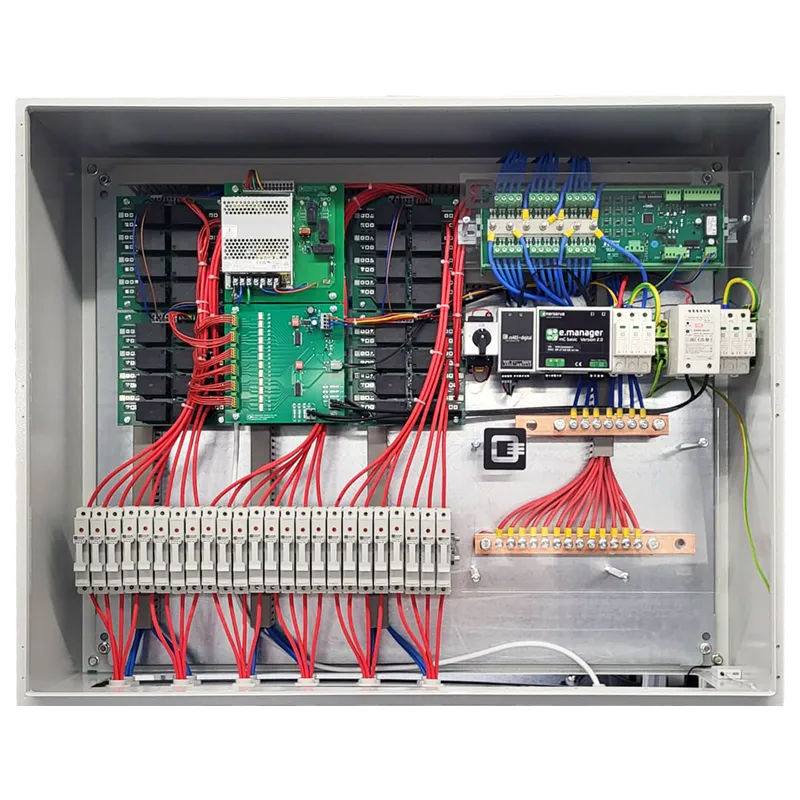

Technische Ausführung der Super Multi Box (DC Combiner bis 1.500 V)
Intelligenter DC Combiner bis 1.500 V DC – modular und kundenspezifisch konfigurierbar
Die Super Multi Box ist als intelligenter DC Combiner für Photovoltaikanlagen bis 1.500 V DC ausgelegt. Sie kombiniert mehrere PV-Strings auf einen Wechselrichtereingang und erweitert die klassische Combiner-Funktion um selektive Fehlerisolierung, Einzelstringüberwachung und Kommunikationsschnittstellen.
Je nach Projektanforderung sind folgende Ausstattungen möglich:
Smart DC Combiner für Zentralwechselrichter und Utility-Scale-PV
Die Super Multi Box kombiniert mehrere PV-Strings auf einen Zentralwechselrichter und erweitert klassische DC-Combiner um:
■ selektive String-Fehlerisolierung
■ Einzelstringstrommessung
■ Kommunikationsschnittstellen
■ integrierten Feuerwehrschalter
■ intelligente Überwachungsfunktionen
Ideal für:
■ Freiflächenanlagen
■ Agri-PV
■ PV-Kraftwerke im MW-Bereich
■ Zentralwechselrichter mit 1 MPPT
Monitoring, Kommunikation und Fernwartung
Die Super Multi Box ist nicht nur ein DC Combiner, sondern ein kommunikationsfähiges System zur Überwachung und Betriebsoptimierung von PV-Generatorfeldern. Durch die Kombination aus Einzelstringstrommessung, Kommunikationsschnittstellen und integrierter Logik entsteht ein transparenter Überblick über den Zustand des gesamten DC-Verbunds.
Die Super Multi Box kombiniert selektive Fehlerisolierung, Einzelstringüberwachung und Kommunikationsschnittstellen in einem intelligenten DC-Combiner-System für Utility-Scale-PV-Anlagen.
GUI | Web-Dashboard & String-Monitoring
Optionales webbasiertes Monitoring-Dashboard zur Visualisierung:
■ Einzelstringströme
■ Statusmeldungen
■ Ereignisprotokolle
■ Fehlerzustände
Die Darstellung erfolgt übersichtlich auf Stringebene und ermöglicht eine schnelle Identifikation von Abweichungen.
Modbus RS485
Standardisierte Modbus-RTU-Schnittstelle (RS485) zur Integration in:
■ PV Wechselrichter
■ Datenlogger
■ SCADA-Systeme
■ übergeordnete Monitoring-Plattformen
Ermöglicht die strukturierte Weitergabe von Mess- und Statusdaten.
Ethernet
Netzwerkbasierte Kommunikation für:
■ direkte Einbindung in IP-Strukturen
■ Fernzugriff
■ Integration in zentrale Betriebsführungssysteme
■ Statusüberwachung Überspannungsschutz (SPD)
■ Überwachung des Zustands optional integrierter SPD-Module.
Statusmeldungen können in das Monitoring-System eingebunden werden, wodurch Wartungsbedarf vom MW-Freiflächenanlagen frühzeitig erkannt wird.
Einzelstringstrommessung
Erfassung und Auswertung der Stromwerte jedes einzelnen PV-Strings. Vorteile:
■ schnelle Identifikation von Minderleistung
■ frühzeitige Erkennung von Stringabweichungen
■ datenbasierte Performanceanalyse
■ Selbstversorgung über DC/DC
Die interne Elektronik wird über ein integriertes DC/DC-Netzteil aus der DC-Seite versorgt. Dadurch ist kein externer Hilfsstromanschluss erforderlich, was Installation und Systemintegration vereinfacht.
Mehr Transparenz – weniger Serviceeinsätze
Durch die Kombination aus Monitoring, Fehlerdiskriminierung und Fernkommunikation entsteht ein System, das:
■ Fehler automatisch lokalisiert
■ Stillstandszeiten minimiert
■ Serviceeinsätze reduziert
■ OPEX nachhaltig senkt
■ Anlagenverfügbarkeit gewährleistet
Fachmedien und Presseberichte zur Super Multi Box
Vergleich: Super Multi Box, individueller GAK oder GAK Lite
Welche DC-Combiner-Lösung passt zu Ihrem Projekt?
Super Multi Box
Intelligenter DC-Combiner
Smarter DC-Combiner mit aktiver Fehlererkennung – entwickelt für Zentralwechselrichter-Architekturen und Utility-Scale-PV-Anlagen mit erweiterten Analyse- und Optimierungsanforderungen
Kundenspezifischer GAK
DC-Combiner
Individuell geplante DC-Combiner-Box für PV-Anlagen bis 1.500 V DC – ideal für technisch anspruchsvolle Gewerbe-, Industrie- und PV-Kraftwerksanlagen
GAK LITE
Standardlösung
Standardisierte Stringbox für 1 | 2 | 3 MPPT mit Überspannungsschutz – für Projekte mit klar definierten Standardanforderungen
Planung, Fertigung und Prüfung in Deutschland
Jede Super Multi Box sowie jeder Q3 Generatoranschlusskasten wird projektspezifisch geplant, elektrisch ausgelegt und vollständig in Deutschland gefertigt. Von der Dimensionierung über die mechanische Integration bis zur abschließenden Prüfung erfolgt jeder Schritt nach definierten Qualitätsstandards – nachvollziehbar dokumentiert und auf die jeweilige Anlage abgestimmt.
Die Super Multi Box ist keine reine Komponentenassemblierung, sondern eine geprüfte Systemlösung. Durch die Kombination aus:
■ kundenspezifischer Auslegung
■ selektiver Fehlerisolierung
■ integrierter Messtechnik
■ Kommunikationsschnittstellen
entsteht ein technisch abgestimmtes DC-Combiner-System für hohe Anlagenverfügbarkeit, langfristige Betriebssicherheit und reduzierte Serviceeinsätze im MW-Bereich.
Besonders in Utility-Scale- und MW-Freiflächenanlagen entscheidet die elektrische Auslegung des DC-Combiner-Systems über Anlagenverfügbarkeit, Serviceaufwand und langfristige Betriebssicherheit.
Projektanfrage DC-Combiner Super Multi Box
Sie möchten die Super Multi Box für Ihr PV-Projekt auslegen lassen – inklusive PV String Fehler-Diskriminator, optionaler Einzelstringstrommessung, Kommunikation (Modbus/Ethernet) und passenden Schutzkomponenten?
Über das nachfolgende Anfrageformular erfassen wir Ihre Projektdaten strukturiert und nachvollziehbar – damit Sie schnell eine technisch passende und wirtschaftliche Systemlösung erhalten.
Gerne können Sie Stringpläne, Verschaltungs-/Stromlaufpläne, Wechselrichterdaten, Isc-Werte, sowie Erdungs- und Schutzkonzepte direkt mitsenden. Auf dieser Basis prüfen wir die Randbedingungen (u. a. Stringanzahl, Architektur, Monitoring-Anforderungen) und konfigurieren die Super Multi Box passend zu Ihrem Projekt. Falls Rückfragen erforderlich sind, stimmen wir die Details direkt mit Ihnen ab – andernfalls erhalten Sie zeitnah ein projektspezifisches Angebot.
Projektanfrage Super Multi Box
Formular zur projektspezifischen Auslegung Ihrer Super Multi Box – inklusive PV-String-Fehler-Diskriminator, ÜSS, Einzelstringstrommessung und Kommunikationsschnittstellen.
Technische Unterlagen DC-Anschlusstechnik
Datenblatt Super Multi Box, technische Spezifikationen, Schnittstellenbeschreibung, Ausschreibungstexte und relevante Dokumentationen zur intelligenten DC-Combiner-Technologie.
DC Combiner Super Multi Box
Super Multi Box – intelligenter DC Combiner bis 1.500 V DC mit patentiertem PV-String-Fehler-Diskriminator, selektiver Fehlerisolierung und Einzelstringüberwachung.
Generatoranschlusskasten (GAK)
Individuell konfigurierte DC-Combiner-Lösungen ohne aktive Fehlerdiskriminierung – geeignet für klassische Anlagenarchitekturen oder projektspezifische Sonderanforderungen.
