QFire AC/DC – Feuerwehrschalter für PV-Anlagen mit Hybridwechselrichter, Speicher und Ersatzstrom
Eine Abschaltung. Alle Energiequellen im Griff. Für PV-Anlagen mit Speicher und Ersatzstrom.

Auf dieser Seite
Das Haus ist vom Netz – aber ist es wirklich abgeschaltet? Moderne Batteriespeicher können das Gebäude weiterhin versorgen. QFire AC/DC bringt PV-DC-Abschaltung und AC-Quellentrennung zusammen
PV-Abschaltung mit Speicher und Ersatzstrom: Wenn die Netztrennung nicht ausreicht
Konventionelle PV-Abschaltkonzepte betrachten häufig die generatorseitige DC-Trennung. In Anlagen mit Batteriespeicher und Ersatzstromfunktion kommt jedoch ein weiterer Versorgungsweg hinzu.
Wird das öffentliche Netz getrennt, kann ein geeigneter Hybridwechselrichter in den Ersatzstrombetrieb wechseln. Die über den Backup-Ausgang versorgten Gebäudestromkreise bleiben dann weiterhin unter Spannung.
Für ein umfassenderes Abschaltkonzept müssen deshalb beide Bereiche berücksichtigt werden:
- DC-seitig: Trennung der PV-Strings an definierten, generatornahen Schaltstellen.
- AC-seitig: Unterbrechung der Versorgung der angeschlossenen Gebäudestromkreise sowohl aus dem öffentlichen Netz als auch aus dem EPS-/Backup-Ausgang.
QFire AC/DC – DC- und AC-Abschaltung in einem Sicherheitskonzept

QFire AC/DC auf einen Blick
| Anwendung | PV-Anlagen mit Batteriespeicher und Ersatzstromversorgung |
| Schaltprinzip | Galvanische Trennung der PV-Strings; zweipolige Trennung von Plus und Minus |
| Maximale DC-Systemspannung | Bis 1.500 V DC |
| Maximaler String-Kurzschlussstrom | 20 A Isc je String |
| Stringzahl | Bis 24 Strings je QFire-BIG-Schaltbox; größere Systeme modular über mehrere Boxen |
| Anschluss | Stäubli MC4-Evo 2; Klemmtechnik optional |
| Gehäuse / Schutzart | Bis 16 Strings: Polycarbonat, IP66/67; 18–24 Strings: Stahlblech, IP66; jeweils ausstattungsabhängig |
| Montageort | Geschützter Außenbereich |
| Optionen | DC-Überspannungsschutz Typ 1+2, Sicherungen, Statusanzeige, weitere Ausstattung variantenabhängig |
| DC-Normbezug | IEC 60947-3; Anwendungsbezug VDE-AR-E 2100-712 |
| AC-Abschaltung | Trennung der angeschlossenen Gebäudestromkreise von Netz und EPS |
| Sicherheitsauslösung | Gemeinsam über QFire-Steuerung |
| ATS-Umschaltung | 4-polig, L1/L2/L3/N |
| ATS-Bemessungsstrom | 63 – 630 A |
| Systemaufbau | Modular, projektspezifisch |
| Integration | Externer Auslöser |
Warum PV-Abschaltung und Ersatzstrom zusammengehören
Netzausfall und Sicherheitsauslösung unterscheiden
Bei einem Netzausfall ist die automatische Ersatzstromversorgung erwünscht. Bei einer gezielten Sicherheitsabschaltung soll sie die angeschlossenen Gebäudestromkreise dagegen nicht weiter versorgen.
DC-Rückspeisepfade berücksichtigen
Ein ausgeschalteter oder netzgetrennter Wechselrichter bedeutet nicht automatisch, dass alle angeschlossenen DC-Stromkreise spannungsfrei sind. Mögliche Rückspeisungen aus Wechselrichter oder Speicher müssen anhand der konkreten Anlagenarchitektur bewertet werden.
Auslösung und Status zentral zusammenführen
Ein eindeutiges Bedien- und Statuskonzept an zentraler Stelle unterstützt Einsatzkräfte und Gebäudeverantwortliche bei der gezielten Sicherheitsabschaltung.
Planung und Umsetzung vereinfachen
Standardisierte Schnittstellen und dokumentierte Abläufe erleichtern Installateuren die Umsetzung eines gemeinsamen Abschaltkonzepts und reduzieren individuelle Logikverknüpfungen zwischen separaten Komponenten.

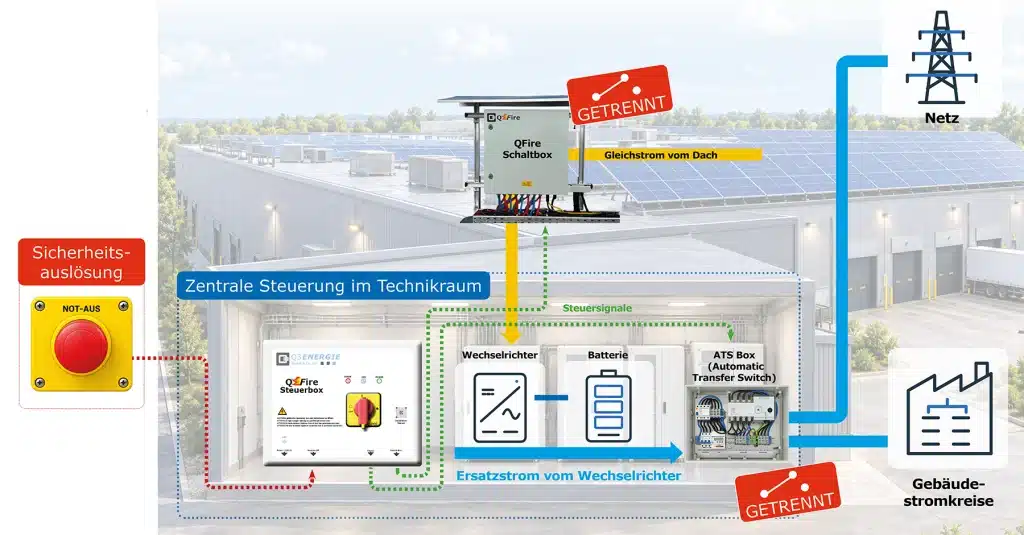

Eine Auslösung. Zwei abgestimmte Abschaltfunktionen.
Die Systemlösung besteht aus der projektspezifisch ausgelegten QFire-Generatorfreischaltung und einer Q3-ATS-Box für die Netz-/Ersatzstromversorgung.
1. Zentrale Sicherheitsauslösung
Die Abschaltung wird über die vorgesehene QFire-Sicherheitsauslösung initiiert, beispielsweise durch einen externen Feuerwehr-/Not-Aus-Taster oder ein geeignetes Signal aus der Brandmeldeanlage.
Die Ansteuerung der DC-Schaltboxen und der AC-seitigen Abschaltfunktion wird im gemeinsamen Systemkonzept aufeinander abgestimmt.
2. Galvanische DC-Stringtrennung
Die QFire-Schaltboxen trennen die angeschlossenen PV-Strings zweipolig auf Plus- und Minusseite galvanisch nach IEC 60947-3.
Die Positionierung der Schaltboxen erfolgt entsprechend der Anlagenstruktur, beispielsweise generatornah oder am Gebäudeeintritt der DC-Leitungen.
Die Trennung unterbricht die Einspeisung aus den PV-Strings in die nachfolgenden Leitungsabschnitte.
3. AC-Trennung von Netz und EPS
Die Q3-ATS-Box übernimmt im regulären Betrieb die automatische Umschaltung der dreiphasigen Gebäudeversorgung zwischen öffentlichem Netz und dem EPS-/Backup-Ausgang eines geeigneten Wechselrichters.
Im QFire-AC/DC-System wird die ATS zusätzlich in die Sicherheitsabschaltung eingebunden. Im Abschaltfall werden die über die ATS angeschlossenen Gebäudestromkreise von beiden AC-Versorgungswegen getrennt.
Damit wird verhindert, dass diese Stromkreise trotz der ausgelösten Sicherheitsabschaltung durch eine automatische Ersatzstromübernahme weiter versorgt werden.
Sicherheitsauslösung hat Vorrang vor Ersatzstrom
Bei einem gewöhnlichen Netzausfall bleibt die automatische Ersatzstromübernahme bestimmungsgemäß möglich. Eine gezielte Sicherheitsauslösung hat dagegen Vorrang vor der Versorgungsautomatik.
Das Sicherheitskonzept sieht eine Verriegelung gegen automatische Wiederzuschaltung vor. Die Bedingungen für Rücksetzung und Wiederfreigabe werden im Rahmen der Systementwicklung festgelegt.

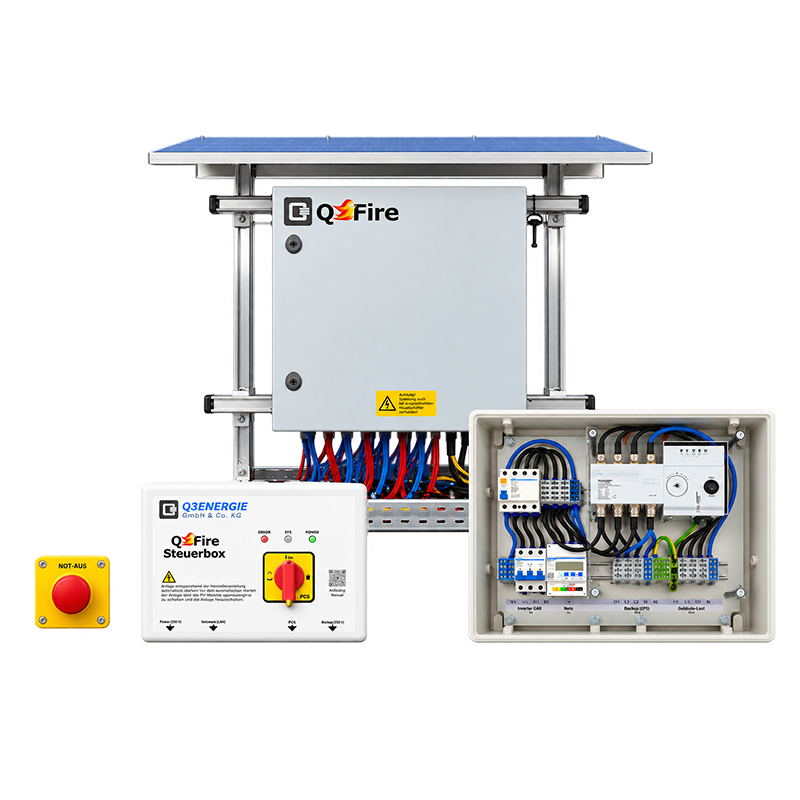

Drei Komponenten. Ein gemeinsames Abschaltkonzept:

QFire-Steuerbox – zentrale Sicherheitsauslösung
Die QFire-Steuerbox bildet die zentrale Schnittstelle für die Auslösung und Ansteuerung der angeschlossenen DC-Schaltboxen. Für QFire AC/DC wird die AC-seitige Sicherheitsabschaltung in das gemeinsame Steuerungskonzept integriert.

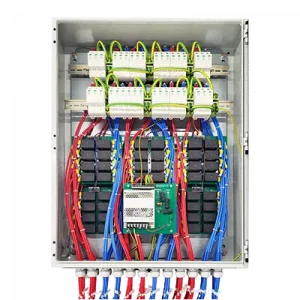

QFire-Schaltbox – generatorseitige DC-Trennung
Die QFire-Schaltbox übernimmt die galvanische Trennung der angeschlossenen PV-Strings. Stringanzahl, DC-Kenndaten, Anschlusstechnik und optionale Schutzkomponenten werden passend zum Projekt ausgelegt.

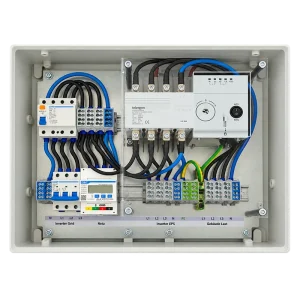

Q3-ATS-Box – Netz- und Ersatzstromversorgung
Die Q3-ATS-Box ist eine eigenständige Netz-/Ersatzstrom-Umschaltbox für dreiphasige Gebäudeversorgungen bis 630 A.
Ein vierpoliger Transferschalter schaltet die Außenleiter L1, L2, L3 sowie den Neutralleiter N. Der Schutzleiter PE bleibt durchgehend verbunden.
QFire AC/DC Abschaltkonzept für PV-Anlagen – auch mit Speicher und Ersatzstrom
Eine zentrale Auslösung. Definierte DC- und AC-Stromkreise koordiniert abschalten.

Der Mehrwert: Ein Sicherheitskonzept für mehrere Energiequellen
Die modulare Kombination ermöglicht eine projektspezifische Sicherheitsarchitektur auf Basis eigenständiger, aufeinander abgestimmter Q3-Komponenten – ohne für jede Anlagenkonfiguration ein vollständig neues Abschaltsystem entwickeln zu müssen.
Entscheidend bei Hybridanlagen: Rückspeisepfade berücksichtigen
Die galvanische Trennung der PV-Strings unterbricht die Verbindung zwischen PV-Generator und nachfolgender DC-Installation an der jeweiligen QFire-Schaltstelle.
Sie bedeutet jedoch nicht zwangsläufig, dass sämtliche DC-Leitungen im Gesamtsystem spannungsfrei sind.
Abhängig von der Wechselrichter- und Speicherarchitektur können beispielsweise Leitungsabschnitte zwischen QFire-Schaltbox und Hybridwechselrichter über interne DC-Verbindungen oder andere Rückspeisepfade weiterhin Spannung führen.
Deshalb sind bei der Auslegung nicht nur die Stringtrennstellen, sondern sämtliche relevanten Energiequellen und möglichen Rückspeiserichtungen zu berücksichtigen.
Die zusätzliche ATS-Abschaltung adressiert dabei gezielt die AC-seitige Versorgung der angeschlossenen Gebäudestromkreise. Sie ersetzt keine gegebenenfalls erforderliche separate Batterie- oder DC-seitige Rückspeisetrennung.
QFire AC/DC für die professionelle Anlagenplanung
QFire AC/DC ist eine kombinierte Systemlösung für PV-Anlagen, bei denen Generatorfreischaltung, Hybridwechselrichter, Batteriespeicher und Ersatzstromversorgung gemeinsam in das Sicherheitskonzept einbezogen werden sollen.

Typische Anwendungen sind:
- Gewerbe- und Industriegebäude mit PV-Anlage und Batteriespeicher
- Anlagen mit Hybridwechselrichter und automatischer Ersatzstromversorgung
- Gebäude mit erhöhten Anforderungen aus Brandschutz- und Sicherheitskonzepten
- Bestandsanlagen, bei denen eine vorhandene PV-Abschaltung um die AC-seitige Ersatzstromabschaltung ergänzt werden soll
- Neubauprojekte mit definierten Abschaltstellen und zentraler Sicherheitsauslösung
Technische Eckdaten einer Q3-ATS-Box
| Merkmal | Spezifikation |
|---|---|
| Bemessungsbetriebsspannung | 230/400 V AC, 50 Hz |
| Bemessungsstrom | anlagenspezifisch von 63 A bis 630 A |
| Umschaltung | 4-polig, L1/L2/L3/N |
| Transferschalter | Telergon C1 |
| Gebrauchskategorie | AC-32B |
| Energiemessung | Dreiphasig, CHINT DTSU666. Andere auf Anfrage |
| Kommunikation | RS485 / Modbus |
| Gehäuse | Beispielkonfiguration:500 × 400 × 200 mm |
| Schutzart | IP66 bei fachgerechter Installation |
| Aufstellung | Innenbereich |
Die hier beschriebene Konfiguration ist ein Standardprodukt. Q3 ENERGIE fertigt zusätzlich kunden‑ und projektspezifische Varianten.
Projektspezifische Auslegung der PV-Abschaltung mit Speicher – auf Basis bewährter Q3-Komponenten
Die QFire-Schaltboxen werden auf Stringanzahl, Systemspannung, Stringströme, MPPT-Aufteilung und Leitungsführung abgestimmt.
Ergänzend werden für die ATS-Einbindung der Hybridwechselrichter, die Speicheranbindung, der erforderliche AC-Bemessungsstrom sowie die zu versorgenden beziehungsweise abzuschaltenden Stromkreise berücksichtigt.
Auf dieser Grundlage entsteht ein abgestimmtes QFire-AC/DC-System mit klar definierten DC- und AC-Schaltstellen.
QFire AC/DC – weil Sicherheit nicht am Netzanschluss endet.
PV-Abschaltung mit Speicher und Ersatzstrom: Entwickelt und umgesetzt von Q3 ENERGIE – mit projektspezifischer Auslegung, aufeinander abgestimmten Komponenten und direkten technischen Ansprechpartnern.
