AC Box für PV-Anlagen – AC-Anschlussboxen bis 630 A
Projektspezifische AC-Anschlusstechnik für gewerbliche und industrielle Photovoltaikanlagen. – normkonform nach EN 61439.
Auf dieser Seite
Produkt und Einsatzbereich
Projektspezifische AC-Anschlusstechnik für gewerbliche und industrielle Photovoltaikanlagen.

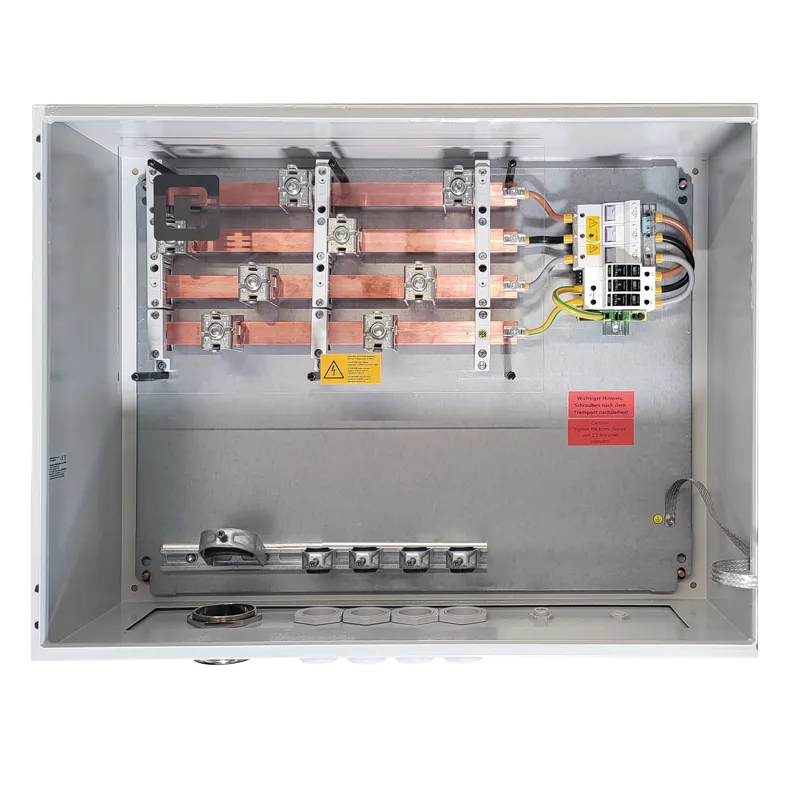

Die Q3 AC Box führt die AC-Ausgänge von PV-Wechselrichtern zusammen und ermöglicht deren Anschluss an die nachgelagerte Niederspannungsverteilung. Je nach Projektanforderung integrieren wir NH-Lasttrennschalter, Sammelschienensysteme, Überspannungsschutz und die erforderliche Anschlusstechnik.
Erhältlich in Ausführungen von 160 A bis 630 A – entwickelt, gefertigt und geprüft in Deutschland.
AC Box für Photovoltaik – sichere Einspeisung zum Netz
Die Q3 AC Box verbindet Photovoltaik-Wechselrichter sicher und normgerecht mit dem Netzanschlusspunkt oder Transformator.
Als leistungsfähige AC Anschlussbox übernimmt sie:
Bündelung hoher Wechselströme
Integration von NH-Lasttrennschaltern
Vorsicherung und Selektivität
Überspannungsschutz Typ 1+2 (optional erweiterbar)
normgerechte PEN-Trennung bei TN-C / TN-C-S
speziell für gewerbliche und industrielle PV-Anlagen
Q3 AC Boxen auf einen Blick
| Anwendung | Gewerbliche und industrielle PV-Anlagen, große Aufdachanlagen und leistungsstarke Wechselrichtersysteme |
| Funktion | Zusammenführung und Absicherung der AC-Ausgänge von PV-Wechselrichtern |
| Nennstrom | 160 A, 250 A, 400 A oder 630 A |
| Netzformen | TN-C und TN-C-S |
| Sammelschienensystem | Kupfer, projektspezifisch dimensioniert |
| Schalt- und Schutztechnik | NH-Lasttrennschalter, Vorsicherung und projektbezogenes Selektivitätskonzept |
| Überspannungsschutz | Projektbezogen integrierbar, z. B. Typ 1+2 bzw. erweiterte Schutzkonzepte |
| Gehäuse / Schutzart | IP66, für Innen- und geschützte Außenanwendungen |
| Normative Grundlage | EN 61439 |
| Auslegung | Projektspezifisch nach Nennstrom, Netzform, Kurzschlussfestigkeit, Selektivität und Netzbetreibervorgaben |
AC Box Varianten von 160 A bis 630 A
| AC Box 160 A | Kompakte AC-Anschlusslösung für PV-Anlagen im unteren Leistungsbereich mit normgerechter Einspeisung ins Niederspannungsnetz. |
| AC Box 250 A | Leistungsstarke AC-Anschlussbox für gewerbliche PV-Projekte mit projektbezogener Vorsicherung und Selektivitätskonzept. |
| AC Box 400 A | Robuste AC-Verteilung zur Bündelung hoher Wechselströme bei industriellen Photovoltaikanlagen. |
| AC Box 630 A | Hochstrom-AC-Anschlussbox für industrielle Einspeisepunkte mit NH-Lasttrennschaltern und optional integriertem Überspannungsschutz. |
| Projektspezifisch | Je nach Projekt werden Sammelschienenquerschnitt, NH-Größe, SPD-Ausführung und Kabeleinführungen angepasst. |
| Weitere Ausführungen | Projektspezifisch auf Anfrage |
Die Einsatzbereiche sind Orientierungswerte. Die tatsächliche Eignung ergibt sich aus der elektrischen Auslegung und den Betriebsbedingungen.
Technische Eckdaten auf einen Blick
| Nennstromklassen | 160 A / 250 A / 400 A / 630 A |
| Netzformen | TN-C / TN-C-S |
| Sammelschienensystem | Kupfer, projektspezifisch dimensioniert |
| Schaltgeräte | NH-Lasttrennschalter |
| Überspannungsschutz | Projektbezogen integrierbar |
| PEN-Trennstelle | Werkzeugbetätigte Ausführung, sofern vorgesehen |
| Gehäuse | IP66 |
| Normative Grundlage | EN 61439 |
| Fertigung | Deutschland |
Schalt- und Schutztechnik der Q3 AC Box
Die technische Ausstattung wird entsprechend den Anforderungen des Projekts zusammengestellt. Schaltgeräte, Schutzkomponenten und Stromführung werden auf die jeweiligen elektrischen Betriebsbedingungen abgestimmt.
Sammelschienen & Berührschutz
Das Sammelschienensystem ist mit einer transparenten Berührungsschutzabdeckung ausgestattet. Diese ermöglicht eine Sichtkontrolle der Komponenten.
NH-Lasttrennschalter
Integrierte NH-Trenner ermöglichen die sichere Trennung der AC-Seite. Die Auslegung erfolgt projektbezogen nach Nennstrom und Kurzschlussfestigkeit.
Überspannungsschutz
Optional oder integriert: SPD Typ 1+2+3 zum Schutz von Wechselrichtern und nachgelagerten Komponenten.
Gehäuse & Schutzart
Die AC Box ist mit IP66-Gehäuse verfügbar, geeignet für Innen- und Außenmontage.
Q3. Die Boxenmacher.

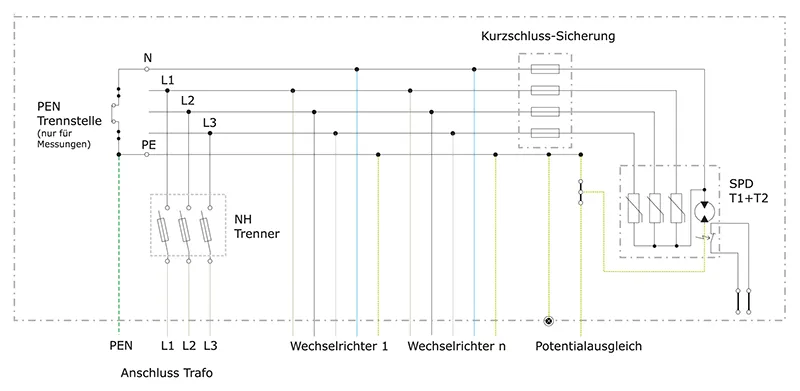

Netzformen und Anschlusskonzept
AC Box für TN-C- und TN-C-S-Netze
Die Q3 AC Box kann für unterschiedliche Netzanschlusskonzepte projektiert werden. Bei der Auslegung berücksichtigen wir die Netzform, die Führung von Neutral- und Schutzleitern sowie die erforderlichen Schalt- und Schutzfunktionen.
TN-C
Anschlusskonzept mit kombiniertem Schutz- und Neutralleiter (PEN) im betreffenden Netzabschnitt.
TN-C-S
Netzkonzept mit Aufteilung des PEN-Leiters in getrennte PE- und N-Leiter an der dafür vorgesehenen Stelle.
Weiterführende Informationen zu den Unterschieden zwischen TN-C-, TN-S- und TN-C-S-Netzsystemen finden Sie bei BauNetz Wissen – Netzsysteme.
Abhängig von der Netzform werden PEN-Trennstelle, Überspannungsschutz und Anschlusstechnik entsprechend den technischen und normativen Anforderungen ausgeführt.
Projektspezifische Auslegung
Vom Anschlusskonzept zur fertigen AC Box
Individuelle AC-Anschlussbox statt Standardlösung
Jede PV-Anlage stellt unterschiedliche Anforderungen an die AC-seitige Verteilung. Deshalb wird die Q3 AC Box auf die elektrischen Rahmenbedingungen und das jeweilige Anschlusskonzept abgestimmt.
Bei der Projektierung berücksichtigen wir insbesondere:
- Anzahl, Typ und AC-Nennströme der Wechselrichter
- Netzform und Erdungskonzept
- Nennstrom und erforderliche Kurzschlussfestigkeit
- Vorsicherung und Selektivitätsanforderungen
- Überspannungsschutzkonzept
- Anschlussquerschnitte, Kabeleinführungen und Zugentlastung
- Aufstellort und Umgebungsbedingungen
- Technische Anschlussbedingungen des Netzbetreibers
Entwicklung, Fertigung und Prüfung
AC Boxen – entwickelt und gefertigt in Deutschland
Die Q3 AC Boxen werden in Deutschland entwickelt und gefertigt. Die Auslegung, Fertigung und Prüfung erfolgen auf Grundlage der jeweils zutreffenden Anforderungen der Normenreihe EN 61439.
Zur projektspezifischen Ausführung gehören die entsprechende Kennzeichnung sowie die erforderliche technische Dokumentation.
Projektspezifische Kennzeichnung
CE-Konformität
Dokumentation nach EN 61439
Q3. Die Boxenmacher.
Häufige Fragen zur AC-Anschlussbox
Wann wird eine AC-Anschlussbox in einer PV-Anlage eingesetzt?
Eine AC-Anschlussbox wird eingesetzt, um die AC-Ausgänge eines oder mehrerer Photovoltaik-Wechselrichter zusammenzuführen und an die nachgelagerte Niederspannungsverteilung anzuschließen. Je nach Anlagenkonzept übernimmt sie zusätzlich Schalt-, Trenn- und Schutzfunktionen. Die Q3 AC Box wird projektspezifisch für gewerbliche und industrielle PV-Anlagen ausgelegt.
Welche AC-Nennströme sind verfügbar?
Die Q3 AC Box ist in den Nennstromklassen 160 A, 250 A, 400 A und 630 A erhältlich. Weitere Ausführungen sind auf Anfrage möglich. Die passende Variante wird anhand der Wechselrichterleistung, der Netzform, der Kurzschlussbedingungen und der elektrischen Anforderungen des Projekts ausgewählt.
Kann die AC Box für TN-C- und TN-C-S-Netze ausgelegt werden?
Ja. Die Q3 AC Box kann für TN-C- und TN-C-S-Netzsysteme projektiert werden. Dabei berücksichtigen wir die jeweilige Netzform, die Führung des PEN-Leiters sowie die erforderliche Aufteilung in Neutralleiter (N) und Schutzleiter (PE). Die Ausführung der PEN-Trennstelle und der Anschlusstechnik erfolgt entsprechend dem projektspezifischen Netz- und Schutzkonzept.
Welche Überspannungsschutzgeräte können integriert werden?
In die Q3 AC Box können projektbezogen Überspannungsschutzgeräte (SPD), beispielsweise Typ 1+2+3, integriert werden. Je nach Netzform und Schutzkonzept sind weitere Ausführungen möglich. Auswahl und Dimensionierung erfolgen unter Berücksichtigung der elektrischen Anforderungen und der vorgesehenen Einbausituation.
Welche Informationen werden für die Auslegung benötigt?
Für die projektspezifische Auslegung einer AC-Anschlussbox benötigen wir insbesondere Angaben zu Wechselrichtertyp und -anzahl, AC-Nennstrom, Netzform, Kurzschlussbedingungen, Vorsicherung, Anschlussquerschnitten und Aufstellort. Vorhandene Stromlaufpläne, Schutzkonzepte und technische Anschlussbedingungen des Netzbetreibers helfen uns, die passende Konfiguration zu ermitteln.
Welche technischen Unterlagen werden zur AC Box bereitgestellt?
Für die Q3 AC Box stehen technische Datenblätter und projektbezogene Dokumentationsunterlagen zur Verfügung. Je nach Ausführung umfasst die Dokumentation unter anderem Stromlaufpläne, technische Angaben zur Schaltgerätekombination sowie die erforderlichen Prüf- und Konformitätsunterlagen nach den zutreffenden Anforderungen der EN 61439.
