Projektanfrage AC Box – Konfiguration für Ihr PV-Projekt


Die Q3 AC Box wird projektspezifisch ausgelegt. Für eine präzise Dimensionierung benötigen wir einige technische Eckdaten zu Ihrem Projekt. Bitte füllen Sie das folgende Formular aus – wir melden uns zeitnah mit einer abgestimmten Lösung.

Zum Anfrageformular Q3 AC Box →
Infos zur Technik AC Boxen →
Infos zum Produkt Q3 AC Box →
Downloadbereich AC Box →
AC Box mit Überspannungsschutz und NH-Trenner
AC Box mit Überspannungsschutz und NH-Trenner

Was wir für die Auslegung benötigen

Für eine schnelle Bearbeitung sind insbesondere folgende Angaben hilfreich:

■ Gewünschter Nennstrom (160–630 A)

■ Netzform (TN-C / TN-C-S)

■ Anzahl und Leistung der Wechselrichter

■ Vorsicherung / Einspeisekonzept

■ Einbausituation (Indoor / Outdoor)

Step 1 of 2
Kabelangaben: Querschnitte | Außendurchmesser
Bitte geben Sie Anzahl, Kabeltyp und Außendurchmesser in mm an oder fügen Sie einen Link zum verwendeten Kabel bei.
Eingang (Netzanschluss/Trafo)
Ausgang (Inverterseite/Hauptverteilung)
Anschlussleistungen
Sicherung
Ausgang (Potentialausgleichsschiene)
Überspannungsschutz SPD
Sonstiges
Drag & Drop Files, Choose Files to Upload Du kannst bis zu 10 Dateien hochladen.
Name
Adresse

Warum AC Boxen von Q3?

EN 61439 geprüft

IP66 Gehäuse

NH-Lasttrennschalter integriert

Projektbezogene Auslegung

Entwickelt und gefertigt in Deutschland

AC Anschlussbox zum Anschluss an Netzübergabe/Trafo. Netzform TN-C. 4x Sammelschiene 30 x 10 CU. Eingang Wechselrichter für Kabel 4 x 300 mm² über M80 Kabelverschraubung Messing auf 4 Sammelschienenklemmen. Ausgang zum Trafo für Kabel 4 x 300 mm² über M80 Kabelverschraubung Messing auf 4 Sammelschienenklemmen (beide Kabel werden bauseits angebracht). Zusätzliche Anschlussmöglichkeit für Kabel 1 x 300 mm² auf 1 Sammelschienenklemme. Überspannungsschutz T1+2  (Standard Citel DAC1-13S-30-275 Imax 50kA, Iimp 12,5kA) inkl. Kurzschluss-Schutz SFD1-13S-30 für AC SPD T1 (12,5kA 10/350µs). Anschluss Fernmeldekontakt über M16 Kunststoff (Kabel wird bauseits angebracht). Membran M20. Gehäuse verzinktes Stahlblech mit gehärteter Polyester-Lackbeschichtung 800x600x300 mm mit Tür. Aufkleber Vorsicht Hochspannung.

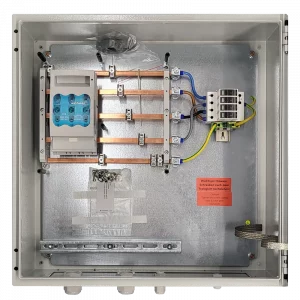

250 A AC-Anschlussbox (WR - Netzübergabe). 1 WR-Eingang. Standard TN-C, Option TN-S zur WR-Strecke. Beschichtung: C4 (Außenbereich). WR-Sammelschienenklemmen: WR-Klemme 95–120 mm² – Bedarf: 5 Stück. Netzübergabe-Sammelschienenklemmen: Netzübergabe-Klemme 95–120 mm² – Bedarf: 5 Stück. Überspannungsschutz T1+T2: TN–S - 3+1 (L–N + N–PE). Fernmeldungen: SPD-Ausfall, NH-OFF (potenzialfrei). Kabeleinführungen WR: • WR M75 (Ø 42–55 mm) × 1 Kabeleinführung Netzübergabe: • Netzübergabe M75 (Ø 42–55 mm) × 1 M20 Membran für Signale/Service.
