Überspannungsschutzbox TN-S:
Q3 SurgeBox TN-S Compact
Kompakte Überspannungsschutzbox für TN-S-Netze zur Stichleitungsanbindung im Bereich Hausanschluss, Potentialausgleich, PV-AC-Anbindung und Gebäudetechnik.
Q3 SurgeBox TN-S Compact – kompakte Überspannungsschutzbox für TN-S-Netze
Die Q3 SurgeBox TN-S Compact ist eine anschlussfertig aufgebaute Überspannungsschutzbox für TN-S-Netze. Sie wird zur AC-seitigen Schutzanbindung im Bereich Hausanschluss, Gebäudetechnik, PV-Anlagen, Wallboxen, Wärmepumpen und Gebäudeverteilungen eingesetzt.
Die Box kombiniert einen Kombiableiter Typ 1+2+3 mit integrierter Vorsicherungs-/Trenneinheit, steckbaren Schutzmodulen, optischer Statusanzeige und vorbereitetem Fernmeldekontakt. Damit eignet sie sich besonders für Projekte, bei denen Überspannungsschutz kompakt, übersichtlich und anschlussfertig in einem separaten Gehäuse aufgebaut werden soll. Die technischen Daten im Datenblatt nennen unter anderem TN-S, 230/400 V AC, Iimp 12,5 kA pro Pol, steckbare Schutzmodule und ein Polycarbonat-Gehäuse mit transparentem Deckel.
AC-Überspannungsschutz für Gebäude, PV, Wallbox und Wärmepumpe
Moderne Gebäudeinstallationen werden immer dichter mit elektrischer und elektronischer Technik ausgestattet. PV-Wechselrichter, Ladeinfrastruktur, Wärmepumpen, Steuerungen und Gebäudetechnik erhöhen die Anforderungen an ein sauberes Schutzkonzept auf der AC-Seite.
Die Q3 SurgeBox TN-S Compact ist für Anwendungen vorgesehen, bei denen Überspannungsschutz nicht als große AC-Anschlussbox mit Sammelschienen und Schalttechnik benötigt wird, sondern als kompakte Schutzbox zur gezielten Anbindung im TN-S-Netz. Sie kann zum Beispiel im hausanschlussnahen Bereich, an Gebäudeverteilungen oder bei AC-seitigen PV- und Energieanwendungen eingesetzt werden.
Blitz- und Überspannungsschutz auf der AC-Seite
Die Q3 SurgeBox TN-S Compact ist für den inneren Blitz- und Überspannungsschutz auf der AC-Seite vorgesehen. Sie begrenzt transiente Überspannungen und leitet Blitzteilströme im TN-S-Netz gezielt in Richtung Potentialausgleich ab. Damit unterstützt sie den Schutz nachgelagerter Gebäudetechnik, PV-Wechselrichter, Wallboxen, Wärmepumpen und Unterverteilungen.
Wichtig ist die technische Einordnung: Die SurgeBox ersetzt kein äußeres Blitzschutzsystem am Gebäude. Sie ist eine kompakte Überspannungsschutzbox für die elektrische Installation und wird dort eingesetzt, wo ein Typ 1+2+3 Kombiableiter anschlussfertig und übersichtlich in einem separaten Gehäuse aufgebaut werden soll.
Überspannungsschutzbox für TN-S: Q3 SurgeBox Compact auf einen Blick
| Anwendung | AC-seitiger Überspannungsschutz im TN-S-Netz für Gebäude-, PV- und Hausanschlusstechnik |
| Funktion | Ableitung und Begrenzung transienter Überspannungen im TN-S-Netz |
| Netzform | TN-S |
| Schutzkonzept | innerer Blitz- und Überspannungsschutz auf der AC-Seite |
| Nennspannung | 230/400 V AC |
| SPD-Typ | Kombiableiter Typ 1+2+3 |
| Blitzstoßstrom Iimp | 12,5 kA pro Pol |
| Max. Ableitstoßstrom Imax | 50 kA pro Pol |
| Schutzpegel Up | ≤ 1,5 kV |
| Aufbau | Polycarbonat-Gehäuse mit transparentem Deckel |
| Anschluss | geeignet für NYY-J 5×35 |
| Ausstattung | steckbare Schutzmodule, optische Statusanzeige, Fernmeldekontakt vorbereitet |
| Einsatzbereich | Innenbereich / geschützter Außenbereich |
| Normative Grundlage | DIN EN 61643-11 / IEC 61643-11 für Überspannungsschutzgeräte |
SPD Typ 1+2+3 für Blitz- und Überspannungsschutz im TN-S-Netz

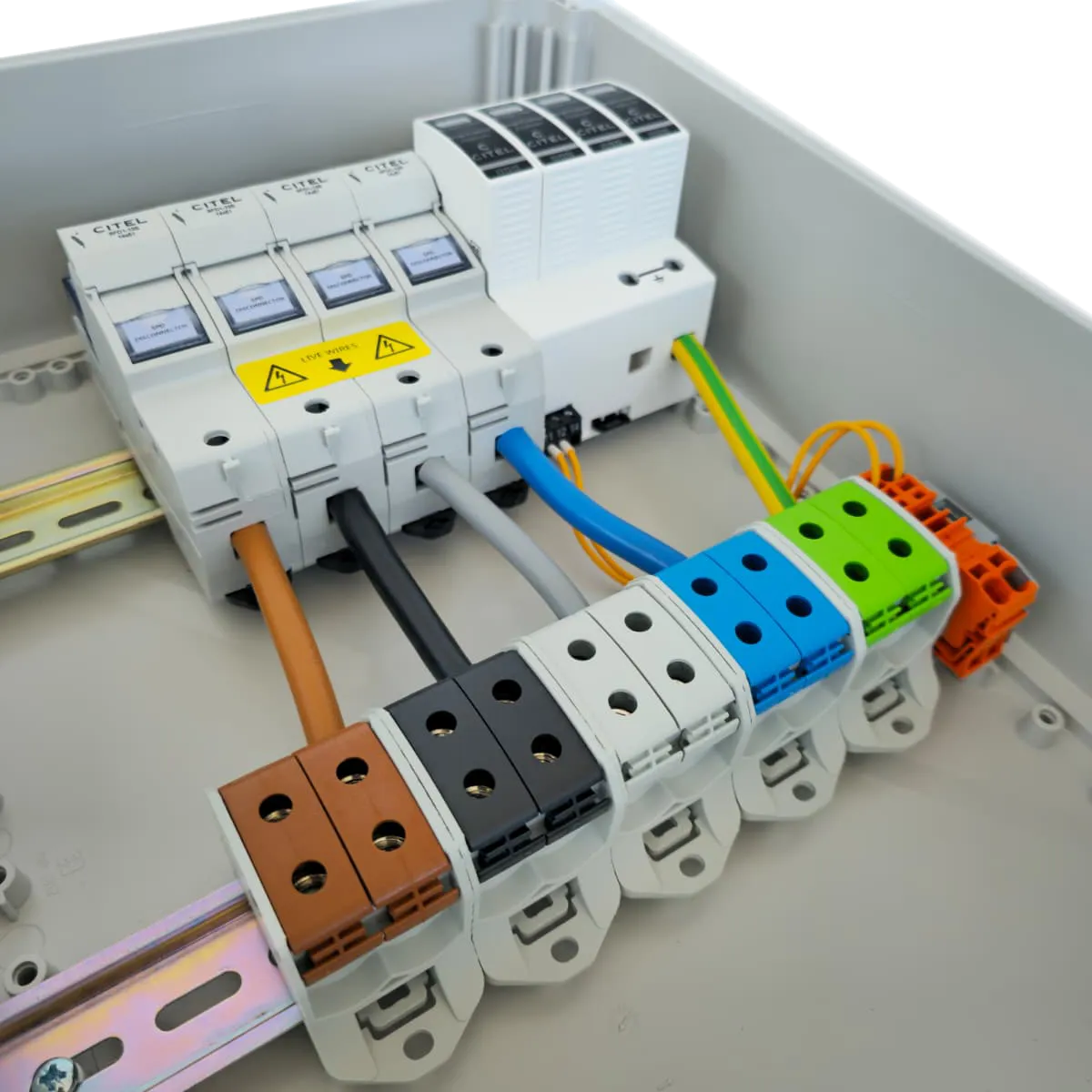

Im Inneren der Q3 SurgeBox TN-S Compact ist ein Kombiableiter Typ 1+2+3 verbaut. Der Überspannungsschutz ist damit für Blitzteilströme und transiente Überspannungen ausgelegt und begrenzt Überspannungen auf der AC-Seite, bevor diese nachgelagerte Betriebsmittel beschädigen können.
Die integrierte Vorsicherungs-/Trenneinheit sorgt für einen kompakten und klar strukturierten Aufbau des Ableiterzweigs. Steckbare Schutzmodule, optische Statusanzeige und ein vorbereiteter Fernmeldekontakt erleichtern Wartung, Prüfung und Einbindung in übergeordnete Überwachungskonzepte.
Für TGA-Anlagenbau, Großinstallateure und Projekt-Elektriker
Die Q3 SurgeBox TN-S Compact richtet sich an Fachpartner, die AC-Schutztechnik für größere Gebäudeprojekte, Wohnquartiere, Gewerbeobjekte oder technische Infrastruktur planen und installieren. Dazu gehören TGA-Anlagenbauer, Großinstallateure, spezialisierte Elektrofachbetriebe und Projekt-Elektriker.
Gerade bei Projekten mit PV-Anlage, Ladeinfrastruktur, Wärmepumpe oder umfangreicher Gebäudetechnik ist eine klare, dokumentierte und montagefreundliche Lösung wichtig. Die SurgeBox wird bei Q3 ENERGIE geplant, gefertigt und elektrisch geprüft – mit definierter Stückliste, nachvollziehbarer Verdrahtung und projektbezogener Anpassungsmöglichkeit.
Standardausführung mit projektspezifischer Anpassung
Die Q3 SurgeBox TN-S Compact ist als kompakte Standardausführung aufgebaut. Gleichzeitig können projekt- und anwendungsspezifische Varianten umgesetzt werden, wenn Anschlusskonzept, Gehäuseausführung, Einbauort oder zusätzliche Anforderungen dies notwendig machen.
Damit eignet sich die Box sowohl für wiederkehrende Standardanwendungen als auch für Projekte, bei denen TGA-Planung, Elektroinstallation und Gebäudetechnik sauber aufeinander abgestimmt werden müssen. Q3 ENERGIE unterstützt bei der technischen Einordnung und fertigt die passende Ausführung für die jeweilige Anwendung.
Technische Eckdaten der Q3 SurgeBox TN-S Compact

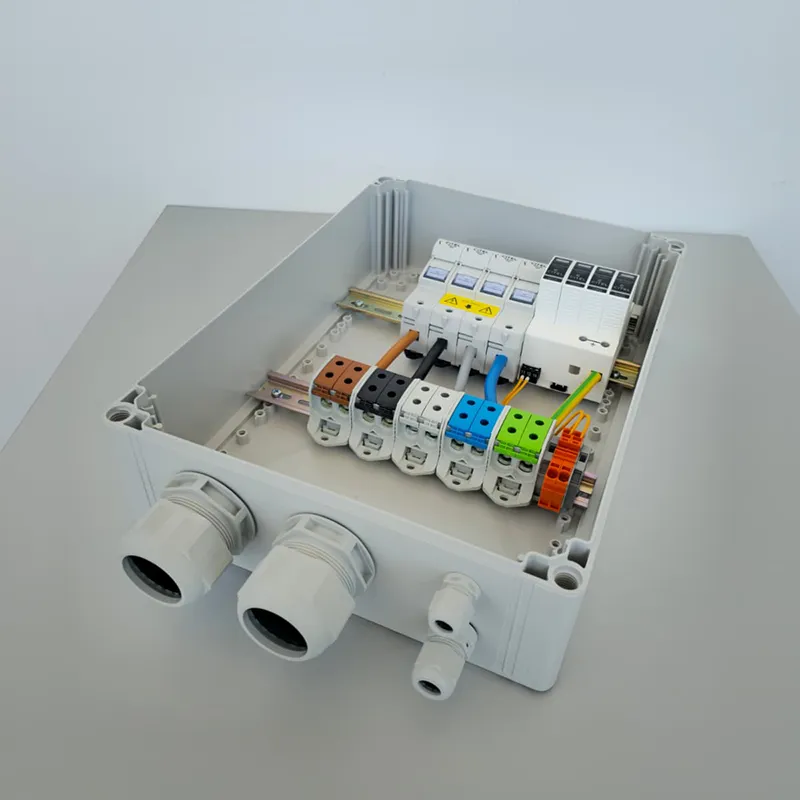

Die Standardausführung der Q3 SurgeBox TN-S Compact ist für TN-S-Netze mit 230/400 V AC vorgesehen. Der Aufbau erfolgt im Polycarbonat-Gehäuse mit transparentem Deckel, außenliegenden Montageohren, integrierter Zugentlastung und Kabeleinführungen für die AC-seitige Anbindung.
Zu den zentralen technischen Merkmalen gehören der Typ 1+2+3 Kombiableiter, Iimp 12,5 kA pro Pol, steckbare Schutzmodule, optische Statusanzeige und ein Fernmeldekontakt zur optionalen Nutzung. Das Datenblatt führt außerdem den Einsatzbereich Innenbereich / geschützter Außenbereich sowie die vorbereitete Anbindung für NYY-J 5×35 auf.
Abgrenzung zur klassischen AC-Anschlussbox
Die Q3 SurgeBox TN-S Compact ist keine große AC-Anschlussbox zur Bündelung hoher Wechselströme oder zur Einspeisung mehrerer Wechselrichter. Für solche Anwendungen bietet Q3 ENERGIE weiterhin projektspezifische AC-Anschlussboxen mit Schutz-, Schalt- und Verteilfunktionen.
Die SurgeBox ergänzt diese Produktlinie als kompakte AC-Schutzbox. Sie ist dann sinnvoll, wenn der Fokus auf Überspannungsschutz, TN-S-Anbindung und montagefertiger Ausführung liegt – nicht auf Sammelschienen, NH-Trennern oder einer vollständigen Einspeiseverteilung. Diese Abgrenzung ist wichtig, weil eure bestehende AC-Technikseite AC-Anschlussboxen als Schnittstelle zwischen Wechselrichter und Netzanschlusspunkt beschreibt und Funktionen wie Schutz-, Schalt- und Verteiltechnik behandelt.
Q3 SurgeBox TN-S Compact anfragen
Sie planen ein Gebäudeprojekt, eine PV-Anlage, Ladeinfrastruktur oder technische Gebäudeausrüstung mit AC-seitigem Überspannungsschutz? Senden Sie uns Ihre Projektanforderung – wir prüfen die passende Ausführung.
