Feuerwehrschalter für Fassaden-PV am Hochhaus M50 Berlin-Kreuzberg

Praxisbeispiel: QFire LITE Feuerwehrschalter für Fassaden-PV am Hochhaus

Beim Hochhaus M50 im Quartier Die Macherei Berlin-Kreuzberg wurde eine anspruchsvolle Fassaden-PV-Anlage mit stringweiser DC-Abschaltung umgesetzt. Für solche Projekte reicht eine einfache Betrachtung „PV-Anlage auf dem Dach“ nicht mehr aus: Die PV-Leitungen werden über mehrere Gebäudeebenen geführt, die Strings treten etagenweise ins Gebäude ein und die Abschaltlogik muss im Brandfall eindeutig, reproduzierbar und für Einsatzkräfte nachvollziehbar funktionieren.

Für die DC-seitige Sicherheitsarchitektur kamen QFire LITE Feuerwehrschalter zum Einsatz. Die Lösung trennt die PV-Strings galvanisch am definierten Gebäudeeintritt und unterstützt damit eine klare Sicherheitsstruktur für Fassaden-PV, Hochhaus-PV und gebäudeintegrierte Photovoltaik.

Stark umgesetzt von enprovest GmbH ⚡☀️

Feuerwehrschalter

Fassaden-PV

QFire LITE

Projektdaten	M50, Die Macherei, Berlin Kreuzberg
Anwendung	Feuerwehrschalter für Fassaden-PV. Stringweise DC-Abschaltung am Gebäudeeintritt
Standort	Hallesches Ufer, Berlin-Kreuzberg
Gebäudetyp	Hochhaus / Office Tower / Revitalisierung ehemaliges Postscheckamt
PV-Anwendung	Fassaden-PV / gebäudeintegrierte Photovoltaik / BIPV
PV-Fläche	ca. 764 m² Fassaden-PV laut Projektveröffentlichung
Technik	Feuerwehrschalter QFire LITE
Funktion	galvanische Trennung der PV-Strings bei Auslösung
Typische Auslösung	■ zentraler Feuerwehr-Not-Aus ■ Unterbrechung der 230-V-AC-Versorgung ■ Serviceabschaltung

Ausgangssituation: PV-Strings pro Etage, DC-Leitungen im Gebäude

Bei Fassaden-PV an Hochhäusern werden PV-Module häufig etagenweise oder fassadenabschnittsweise verschaltet. Dadurch entstehen andere Anforderungen als bei klassischen Aufdachanlagen:

Die PV-Strings können pro Etage separat ins Gebäude eingeführt werden. Je nach Wechselrichterauslegung werden diese Strings später am Wechselrichter einzeln, paarweise oder mehrfach pro MPP-Tracker zusammengeführt. Für die Feuerwehr und für den technischen Betrieb muss klar sein, ab welchem Punkt die DC-Leitungen im Gebäude spannungsfrei geschaltet werden.

Genau hier setzt die Generatorfreischaltung mit QFire LITE an: Die Abschaltung erfolgt nicht irgendwo im System, sondern an einem definierten Punkt nahe dem Eintritt der DC-Leitungen.

Lösung: stringweise Abschaltung mit QFire LITE

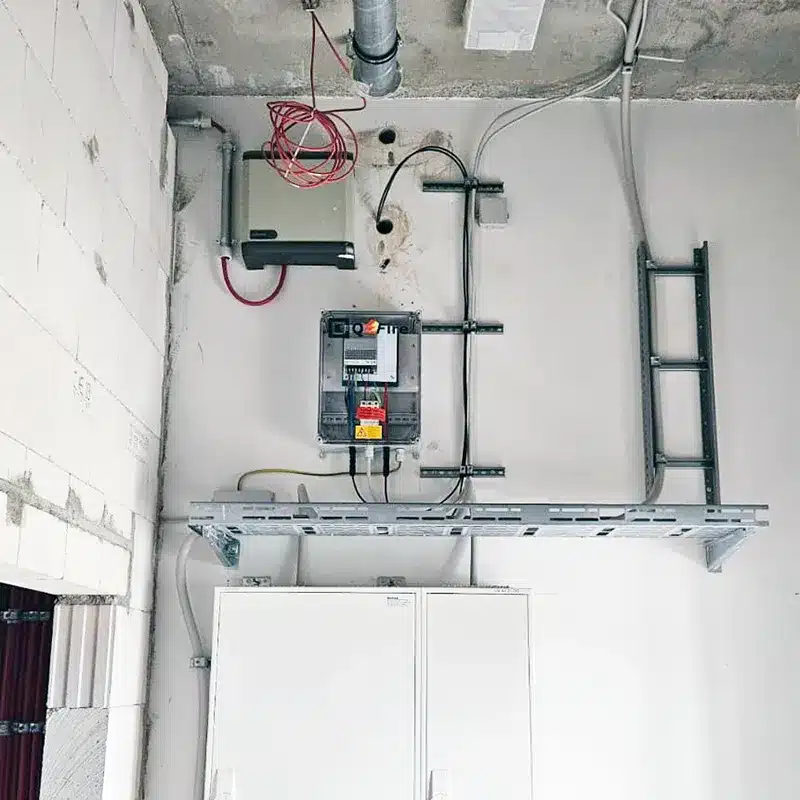

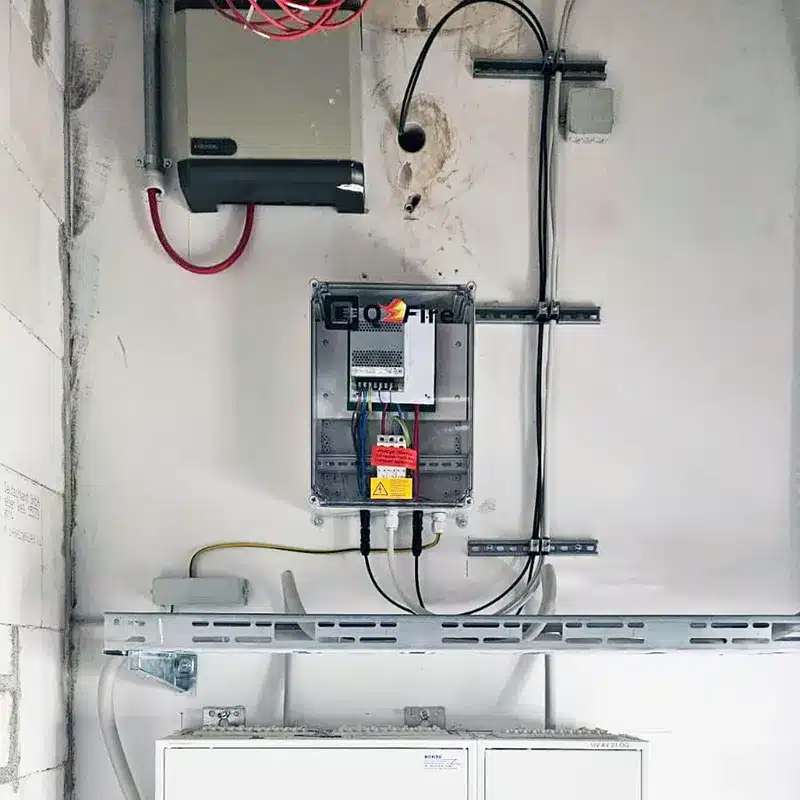

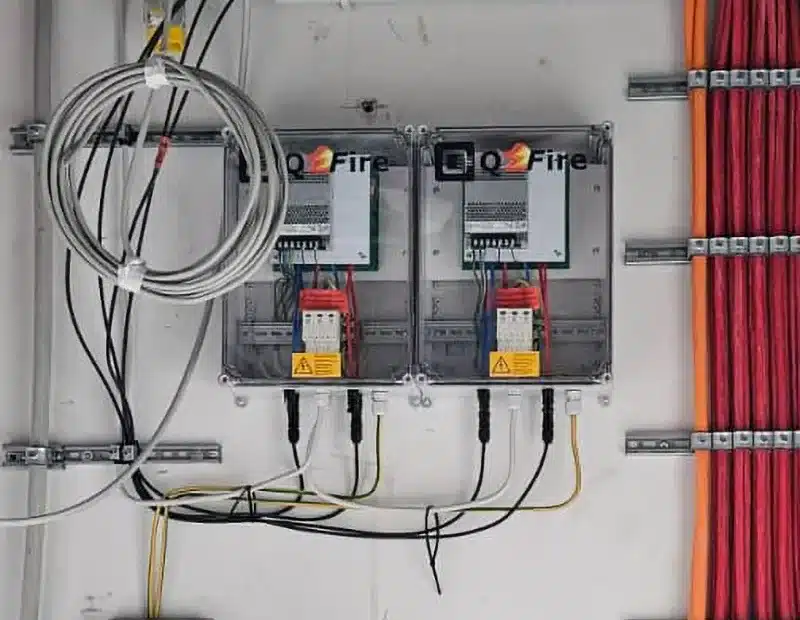

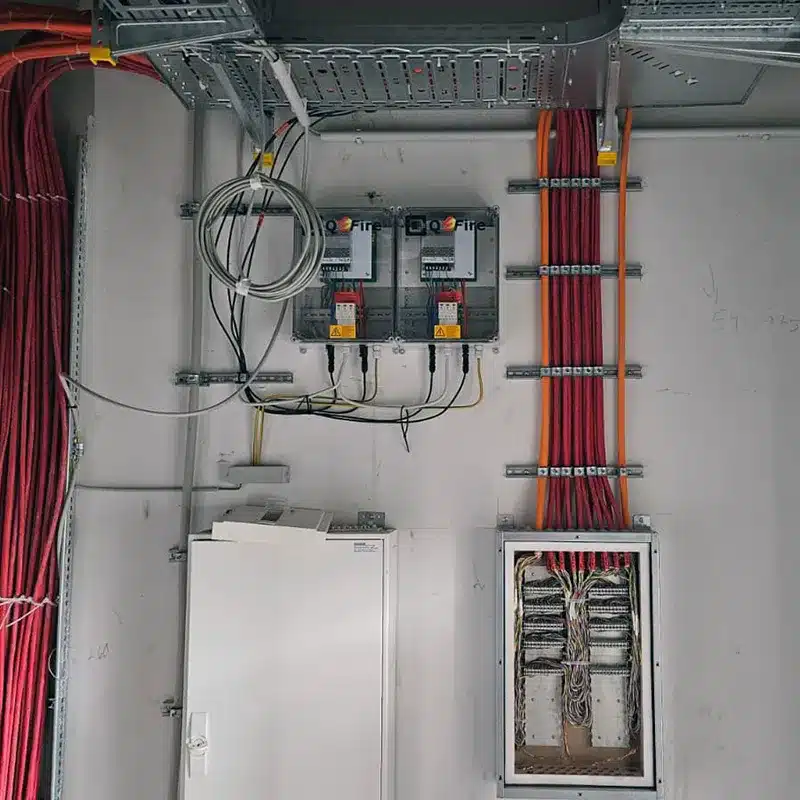

Beim Projekt wurde die DC-seitige Abschaltung über QFire LITE Feuerwehrschalter gelöst. Die Geräte werden im Bereich des Gebäudeeintritts der PV-Leitungen installiert und trennen die angeschlossenen PV-Strings galvanisch. QFire LITE ist als 2-String- und 4-String-Variante ausgeführt, arbeitet mit 230 V AC, ist für 1.500 V DC Systemspannung und bis 20 A Isc pro String ausgelegt und verfügt über automatisches Wiedereinschalten.

Der Vorteil bei Hochhaus- und Fassaden-PV-Projekten: Die Abschaltstruktur kann sauber auf die Etagen- oder Fassadenstruktur abgestimmt werden. Dadurch entsteht eine nachvollziehbare, wartbare und brandschutztechnisch klare Lösung.

Zentrale Abschaltung für Feuerwehr und Service

Die QFire-LITE-Einheiten können über eine zentrale 230-V-AC-Versorgung angesteuert werden. Wird diese Versorgung im Brandfall unterbrochen, etwa über einen zentralen Feuerwehr-Not-Aus oder eine definierte Abschaltstelle, trennen die angeschlossenen Feuerwehrschalter die DC-Verbindung zwischen PV-Generator und Wechselrichter.

Damit wird die PV-Anlage nicht „unsichtbar sicher“, sondern technisch nachvollziehbar abgeschaltet: Die DC-Leitungen ab dem Abschaltpunkt in Richtung Wechselrichter werden spannungsfrei geschaltet. Genau diese klare Trennstelle ist bei Fassaden-PV in Hochhäusern entscheidend.

Warum Fassaden-PV besondere Anforderungen an den Brandschutz stellt

Fassaden-PV ist technisch attraktiv, aber planerisch anspruchsvoller als eine klassische Dachanlage. Die PV-Module befinden sich an der Gebäudehülle, die DC-Leitungen laufen über mehrere Ebenen und die Eintrittspunkte ins Gebäude müssen sauber dokumentiert und geschützt werden.

Für Planer und Installateure ergeben sich bei Feuerwehrschalter für Fassaden-PV vor allem diese Punkte:

■ Wo tritt welcher PV-String ins Gebäude ein?
■ Wie werden Strings je Etage oder Fassadenabschnitt zusammengeführt?
■ Wo sitzt die erste geeignete DC-Trennstelle?
■ Wie wird die Abschaltung zentral ausgelöst?
■ Wie wird der Zustand der Anlage dokumentiert?
■ Wie werden Feuerwehr, Betreiber, Versicherung und Elektrofachkraft in die Sicherheitslogik eingebunden?

Eine früh geplante Generatorfreischaltung vermeidet spätere Umbauten und sorgt dafür, dass die PV-Anlage nicht nur energetisch, sondern auch sicherheitstechnisch sauber in das Gebäude integriert ist.

Relevanz für Mieterstrom, Gebäudestrom und Quartiersversorgung

Ob Mieterstrommodell, gewerbliche Eigenversorgung, Contracting, Quartiersversorgung oder gemeinschaftliche Gebäudeversorgung: In modernen Gebäuden wird lokal erzeugter PV-Strom zunehmend direkt vor Ort genutzt. Gerade bei Hochhäusern, Quartieren und gemischt genutzten Gebäuden entstehen dadurch komplexere Energie- und Leitungsstrukturen.

Bei Projekten mit Mieterstrom, Gebäudestrom, Contracting oder Quartiersversorgung steht häufig die energetische Nutzung der PV-Anlage im Vordergrund. Für die technische Planung ist jedoch ebenso wichtig, wie die DC-Leitungen geführt, geschützt und im Brandfall abgeschaltet werden. Besonders bei Fassaden-PV an Hochhäusern sollte die Generatorfreischaltung deshalb früh in die Elektro- und Brandschutzplanung integriert werden.

Planungshinweise für ähnliche Projekte

Für vergleichbare Hochhaus- und Fassaden-PV-Projekte empfehlen wir, die DC-Abschaltung bereits in der frühen Planungsphase zu berücksichtigen. Entscheidend sind dabei nicht nur Stringanzahl und Wechselrichterauslegung, sondern auch der konkrete Leitungsweg im Gebäude.

Für die Auslegung sollten folgende Informationen vorliegen:

Planungsfrage	Warum wichtig?
Anzahl der PV-Strings je Etage	Grundlage für Anzahl und Position der QFire-LITE-Einheiten
Gebäudeeintritt der DC-Leitungen	definiert die sinnvolle Abschaltstelle
Zuordnung der Strings zu MPPTs	wichtig für Verschaltung und Dokumentation
Leitungswege bis zum Wechselrichter	relevant für Brandschutz und Wartung
Position Feuerwehr-Not-Aus	entscheidet über Bedienbarkeit im Einsatzfall

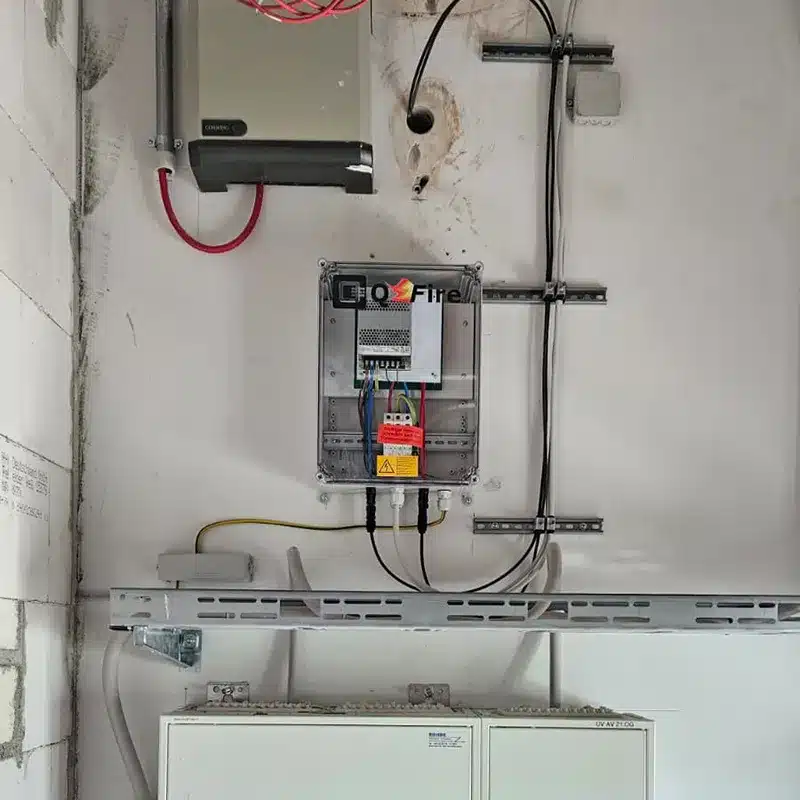

Überspannungsschutzkonzept	besonders wichtig bei langen Leitungswegen und Fassadeninstallation
Betreiber- und Servicekonzept	wichtig für Wiederinbetriebnahme und Wartung

Fazit: Fassaden-PV braucht eine klare DC-Sicherheitsarchitektur

Das Projekt M50 zeigt sehr gut, worauf es bei modernen PV-Anlagen an Gebäuden ankommt: Die Photovoltaik wird Teil der Fassade, die Energieversorgung wird lokaler und die Sicherheitsanforderungen steigen.

Mit QFire LITE lässt sich die DC-seitige Abschaltung direkt dort umsetzen, wo sie technisch sinnvoll ist: am Gebäudeeintritt der PV-Leitungen. Für Planer, Installateure und EPC entsteht damit eine kompakte Lösung für Fassaden-PV, Hochhaus-PV und gebäudeintegrierte Photovoltaik mit klarer Abschaltlogik im Brandfall.

Häufige Fragen zum Feuerwehrschaltern für Fassaden-PV

Wann braucht Fassaden-PV einen Feuerwehrschalter?

Ein Feuerwehrschalter wird immer dann relevant, wenn DC-Leitungen einer PV-Anlage im Gebäude geführt werden oder besondere Anforderungen von Feuerwehr, Brandschutzplanung, Versicherung oder Betreiber bestehen. Bei Fassaden-PV an Hochhäusern ist das besonders häufig der Fall, weil PV-Strings etagenweise ins Gebäude eingeführt werden können.

Wo wird der Feuerwehrschalter bei Fassaden-PV installiert?

Der Feuerwehrschalter sollte möglichst nahe am Eintritt der DC-Leitungen ins Gebäude installiert werden. So wird der Leitungsabschnitt im Gebäude in Richtung Wechselrichter im Abschaltfall spannungsfrei geschaltet.

Was ist der Vorteil einer stringweisen Abschaltung pro Etage?

Eine stringweise Abschaltung pro Etage macht die Anlage übersichtlicher, wartungsfreundlicher und im Brandfall besser nachvollziehbar. Besonders bei Hochhäusern hilft diese Struktur, PV-Strings eindeutig Gebäudeebenen oder Fassadenabschnitten zuzuordnen.

Ist QFire LITE für Hochhaus-PV geeignet?

QFire LITE eignet sich für Anwendungen mit wenigen Strings je Abschaltpunkt, zum Beispiel bei Fassaden-PV mit einzelnen Strings pro Etage oder Gebäudeeintritt. Für größere Stringzahlen stehen QFire BIG und projektspezifische Lösungen zur Verfügung.

Was ist der Unterschied zwischen Fassaden-PV und BIPV?

Fassaden-PV beschreibt allgemein Photovoltaikmodule an der Fassade. BIPV steht für bauwerksintegrierte Photovoltaik, bei der PV-Elemente funktional oder architektonisch in die Gebäudehülle integriert werden.

Wie kann die Abschaltung bei Fassaden-PV zentral ausgelöst werden?

Die Abschaltung kann über eine zentrale Auslösestelle erfolgen, zum Beispiel über einen Feuerwehr-Not-Aus oder Schlüsselschalter. Im Abschaltfall trennen die QFire-LITE-Einheiten die angeschlossenen PV-Strings galvanisch am Gebäudeeintritt – klar nachvollziehbar für Feuerwehr, Betreiber und Service.
