Kundenspezifische Anschlussboxen für AC-, Batterie- und PV-Anwendungen
Kundenspezifische Anschlussboxen für AC-, Batterie- und PV-Anwendungen
Individuell entwickelte Anschlusslösungen für industrielle Energie- und Photovoltaikanwendungen – gefertigt nach Kundenanforderung für maximale Sicherheit, saubere Integration und zuverlässigen Betrieb.
Nicht jede Anwendung lässt sich mit Standardprodukten lösen. Deshalb entwickelt und fertigt Q3 ENERGIE kundenspezifische Anschlussboxen für AC-, Batterie- und PV-Anwendungen – exakt abgestimmt auf die technischen Anforderungen des Projekts.
Die hier gezeigten Lösungen wurden speziell für industrielle Anwendungen im 19″-Gehäuse aufgebaut und kombinieren kompakte Bauweise mit hoher Anschlussflexibilität, integrierter Absicherung und professioneller DC- bzw. AC-Anschlusstechnik.
AC Anschlussbox
PV-Batterie Anschlussbox
PV Anschlussbox
| Projektdaten | |
|---|---|
| Anwendung | Kundenspezifische Anschlussboxen |
| Einsatzbereich | AC-Anschlusstechnik, Batteriespeicher, Photovoltaik |
| Technik | ■ AC-Anschlussbox ■ Kundenspezifische Anschlusstechnik |
| Besonderheiten | ■ Kundenspezifische Anschlüsse ■ integrierte Sicherungen ■ Überspannungsschutz ■ Industrieausführung im 19″-Gehäuse |

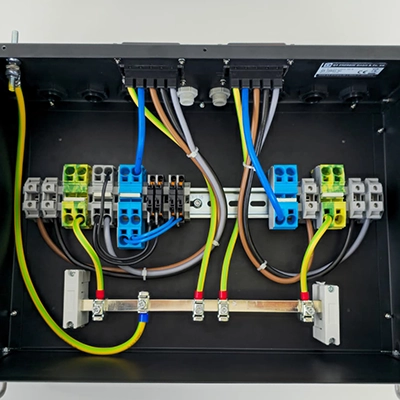

AC Anschlussbox 50 A

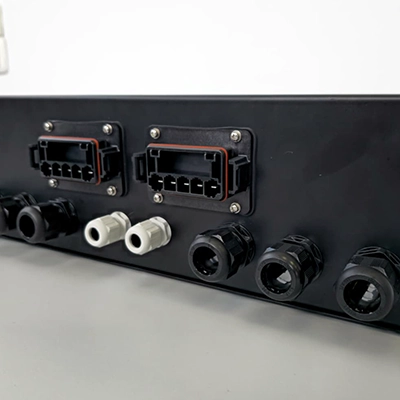

Diese AC-Anschlussbox wurde für Anwendungen mit Wechselrichter, Load und Backup entwickelt. Die Einführung erfolgt über M25-Kabelverschraubungen für 10 mm² Leitungen. Zusätzlich verfügt die Box über Sammelklemmen für Grid- und Load-Anwendungen sowie steckbare Anschlüsse auf Basis von Weidmüller PV BSS VAPM 5PM Gegensteckern.
Technische Besonderheiten
■ 50A AC Anschlussbox
■ 19″-Industriegehäuse
■ Einführung für Wechselrichter, Load und Backup
■ 3 Anschlüsse für 10 mm² Leitungen
■ M25 Kabelverschraubungen
■ Sammelklemmen für Grid & Load
■ Stecksysteme auf Weidmüller Basis
PE/PA
■ Anschlussbolzen M8

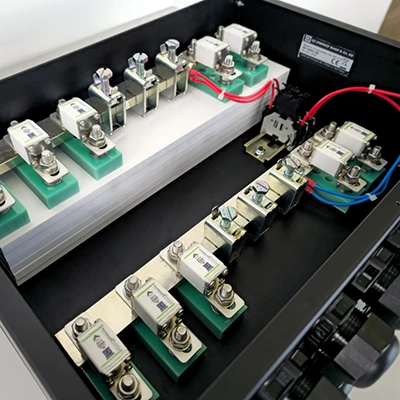

Batterie Anschlussbox 500 A
Für leistungsstarke Batteriesysteme entwickelte Q3 ENERGIE diese kompakte 500A-DC-Anschlussbox im 19″-Format. Die Ausführung kombiniert massive Kupferschienen mit integrierter Feinsicherung und leistungsfähiger DC-Absicherung für industrielle Speicheranwendungen.
Technische Besonderheiten
■ 500A Batterie Anschlussbox
■ 19″-Gehäuse

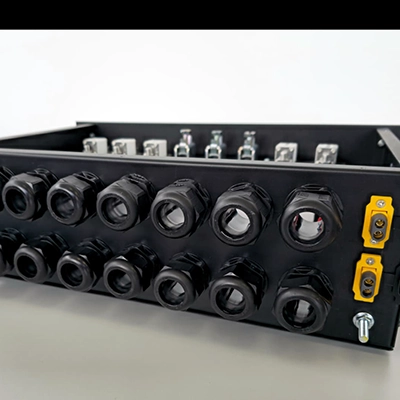

■ Einführung über M32 Kabelverschraubung
■ Anschluss über M8 Bolzen
■ 2 × Sicherung EF33250220
■ 2 × Sicherung EF33150220
■ 2-poliger Batterieanschluss
■ Batteriepole abgesichert mit 1A 5×20
■ Feinsicherung
■ Verzinnte 30×10 mm Kupferschiene
■ PE Bolzen M8

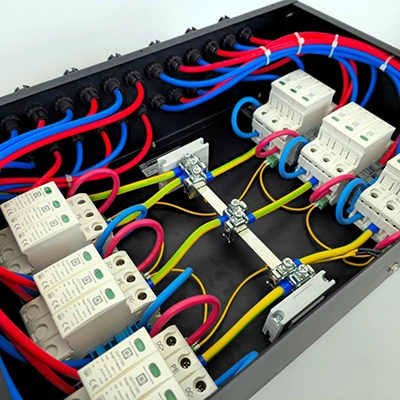

PV Anschlussbox für 6 MPPT
Diese PV-Anschlussbox wurde speziell für Anwendungen mit sechs MPPT-Eingängen entwickelt. Die Anschlüsse erfolgen über bewährte MC4 EVO2 Steckverbinder. Zusätzlich schützt ein integrierter Überspannungsschutz Typ 1+2 die angeschlossene Technik zuverlässig vor transienten Überspannungen.
Technische Besonderheiten
■ PV Anschlussbox für 6 MPPT
■ 19″-Gehäuse
■ MC4 EVO2 Anschlüsse
■ Ein- und Ausgang über Stäubli MC4 EVO2
■ Überspannungsschutz Typ 1+2
■ Fernmeldekontakt integriert
■ Erdung über M8 Bolzen
