QFire AC/DC – Feuerwehrschalter für PV-Anlagen mit Hybridwechselrichter, Speicher und Ersatzstrom
Eine Abschaltung. Alle Energiequellen im Griff. Für PV-Anlagen mit Speicher und Ersatzstrom.
Auf dieser Seite
Das Haus ist vom Netz – aber ist es wirklich abgeschaltet? Moderne Batteriespeicher können das Gebäude weiterhin versorgen. QFire AC/DC bringt PV-DC-Abschaltung und AC-Quellentrennung zusammen
QFire AC/DC adressiert eine neue Herausforderung: Gebäude mit PV-Anlage, Batteriespeicher und Ersatzstromversorgung verfügen über mehrere Energiequellen.
Eine Netztrennung allein beendet die elektrische Versorgung nicht zwangsläufig; bei einem Netzausfall kann die Ersatzstromumschaltung sogar bewusst einschalten. Das neue System soll bei gezielter Sicherheitsauslösung sowohl die definierten PV-DC-Trennstellen öffnen als auch die zugeordneten AC-Versorgungswege über eine ATS mit gesicherter AUS-Stellung unterbrechen.
PV-Abschaltung mit Speicher und Ersatzstrom: Wenn die Netztrennung nicht ausreicht
Konventionelle PV-Abschaltkonzepte betrachten häufig die generatorseitige DC-Trennung. In Anlagen mit Batteriespeicher und Ersatzstromfunktion kommt jedoch ein weiterer Versorgungsweg hinzu.
Wird das öffentliche Netz getrennt, kann ein geeigneter Hybridwechselrichter in den Ersatzstrombetrieb wechseln. Die über den Backup-Ausgang versorgten Gebäudestromkreise bleiben dann weiterhin unter Spannung.
Für ein umfassenderes Abschaltkonzept müssen deshalb beide Bereiche berücksichtigt werden:
- DC-seitig: Trennung der PV-Strings an definierten, generatornahen Schaltstellen.
- AC-seitig: Unterbrechung der Versorgung der angeschlossenen Gebäudestromkreise sowohl aus dem öffentlichen Netz als auch aus dem EPS-/Backup-Ausgang.
QFire AC/DC führt diese beiden Funktionen über eine gemeinsame Sicherheitsauslösung zusammen.
QFire AC/DC auf einen Blick
| Anwendung | PV-Anlagen mit Batteriespeicher und Ersatzstromversorgung |
| DC-Abschaltung | Zweipolige, galvanische PV-Stringtrennung nach IEC 60947-3 |
| AC-Abschaltung | Trennung der angeschlossenen Gebäudestromkreise von Netz und EPS |
| Sicherheitsauslösung | Gemeinsam über QFire-Steuerung |
| ATS-Umschaltung | 4-polig, L1/L2/L3/N |
| ATS-Bemessungsstrom | 63 A |
| Systemaufbau | Modular, projektspezifisch ausgelegt |
| Integration | Externer Auslöser |
QFire AC/DC – eine Auslösung, zwei abgestimmte Abschaltfunktionen für die PV-Abschaltung mit Speicher
Die Systemlösung besteht aus der projektspezifisch ausgelegten QFire-Generatorfreischaltung und einer Q3-ATS-Box für die Netz-/Ersatzstromversorgung.
1. Zentrale Sicherheitsauslösung
Die Abschaltung wird über die vorgesehene QFire-Sicherheitsauslösung initiiert, beispielsweise durch einen externen Feuerwehr-/Not-Aus-Taster oder ein geeignetes Signal aus der Brandmeldeanlage.
Die Ansteuerung der DC-Schaltboxen und der AC-seitigen Abschaltfunktion wird im gemeinsamen Systemkonzept aufeinander abgestimmt.
2. Galvanische DC-Stringtrennung
Die QFire-Schaltboxen trennen die angeschlossenen PV-Strings zweipolig auf Plus- und Minusseite galvanisch nach IEC 60947-3.
Die Positionierung der Schaltboxen erfolgt entsprechend der Anlagenstruktur, beispielsweise generatornah oder am Gebäudeeintritt der DC-Leitungen.
Die Trennung unterbricht die Einspeisung aus den PV-Strings in die nachfolgenden Leitungsabschnitte.
3. AC-Trennung von Netz und EPS
Die Q3-ATS-Box übernimmt im regulären Betrieb die automatische Umschaltung der dreiphasigen Gebäudeversorgung zwischen öffentlichem Netz und dem EPS-/Backup-Ausgang eines geeigneten Wechselrichters.
Im QFire-AC/DC-System wird die ATS zusätzlich in die Sicherheitsabschaltung eingebunden. Im Abschaltfall werden die über die ATS angeschlossenen Gebäudestromkreise von beiden AC-Versorgungswegen getrennt.
Damit wird verhindert, dass diese Stromkreise trotz der ausgelösten Sicherheitsabschaltung durch eine automatische Ersatzstromübernahme weiter versorgt werden.

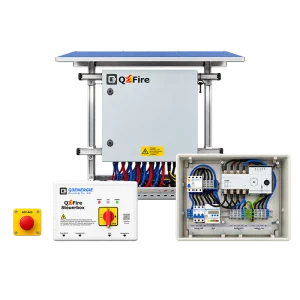

Drei Komponenten. Ein gemeinsames Abschaltkonzept: AC/DC-Abschaltung Photovoltaik.
QFire-Steuerbox – zentrale Sicherheitsauslösung
Die QFire-Steuerbox bildet die zentrale Schnittstelle für die Auslösung und Ansteuerung der angeschlossenen DC-Schaltboxen. Für QFire AC/DC wird die AC-seitige Sicherheitsabschaltung in das gemeinsame Steuerungskonzept integriert.
QFire-Schaltbox – generatorseitige DC-Trennung
Die QFire-Schaltbox übernimmt die galvanische Trennung der angeschlossenen PV-Strings. Stringanzahl, DC-Kenndaten, Anschlusstechnik und optionale Schutzkomponenten werden passend zum Projekt ausgelegt.
Q3-ATS-Box-63 – Netz- und Ersatzstromversorgung
Die Q3-ATS-Box-63 ist eine eigenständige Netz-/Ersatzstrom-Umschaltbox für dreiphasige Gebäudeversorgungen bis 63 A.
Ein vierpoliger Transferschalter schaltet die Außenleiter L1, L2, L3 sowie den Neutralleiter N. Der Schutzleiter PE bleibt durchgehend verbunden.
QFire AC/DC Abschaltkonzept für PV-Anlagen – auch mit Speicher und Ersatzstrom
Eine zentrale Auslösung. Definierte DC- und AC-Stromkreise koordiniert abschalten.
Die QFire-Schaltboxen unterbrechen die generatorseitige DC-Einspeisung. Parallel wird die Q3-ATS-Box über das gemeinsame Sicherheitskonzept angesteuert, sodass die angeschlossenen Gebäudestromkreise von Netz und EPS-Versorgung getrennt werden. Die Position der Trennstellen und mögliche DC-Rückspeisepfade werden anhand der Anlagenarchitektur bewertet.
Der Mehrwert: Ein Sicherheitskonzept für mehrere Energiequellen
Bei PV-Anlagen mit Hybridwechselrichter und Batteriespeicher reicht eine isolierte Betrachtung einzelner Abschaltstellen nicht aus. Generatorseitige DC-Trennung und AC-seitige Netz-/Ersatzstromabschaltung müssen aufeinander abgestimmt werden.
QFire AC/DC integriert beide Funktionen in eine gemeinsame Sicherheitsauslösung. Die bewährten QFire-Schaltboxen übernehmen die galvanische Stringtrennung, während die Q3-ATS-Box die Versorgung der angeschlossenen Gebäudestromkreise aus Netz und EPS unterbricht.
Die modulare Kombination ermöglicht eine projektspezifische Sicherheitsarchitektur auf Basis eigenständiger, aufeinander abgestimmter Q3-Komponenten – ohne für jede Anlagenkonfiguration ein vollständig neues Abschaltsystem entwickeln zu müssen.
Entscheidend bei Hybridanlagen: Rückspeisepfade berücksichtigen
Die galvanische Trennung der PV-Strings unterbricht die Verbindung zwischen PV-Generator und nachfolgender DC-Installation an der jeweiligen QFire-Schaltstelle.
Sie bedeutet jedoch nicht zwangsläufig, dass sämtliche DC-Leitungen im Gesamtsystem spannungsfrei sind.
Abhängig von der Wechselrichter- und Speicherarchitektur können beispielsweise Leitungsabschnitte zwischen QFire-Schaltbox und Hybridwechselrichter über interne DC-Verbindungen oder andere Rückspeisepfade weiterhin Spannung führen.
Deshalb sind bei der Auslegung nicht nur die Stringtrennstellen, sondern sämtliche relevanten Energiequellen und möglichen Rückspeiserichtungen zu berücksichtigen.
Die zusätzliche ATS-Abschaltung adressiert dabei gezielt die AC-seitige Versorgung der angeschlossenen Gebäudestromkreise. Sie ersetzt keine gegebenenfalls erforderliche separate Batterie- oder DC-seitige Rückspeisetrennung.
QFire AC/DC für die professionelle Anlagenplanung
QFire AC/DC ist eine kombinierte Systemlösung für PV-Anlagen, bei denen Generatorfreischaltung, Hybridwechselrichter, Batteriespeicher und Ersatzstromversorgung gemeinsam in das Sicherheitskonzept einbezogen werden sollen.
Typische Anwendungen sind:
- Gewerbe- und Industriegebäude mit PV-Anlage und Batteriespeicher
- Anlagen mit Hybridwechselrichter und automatischer Ersatzstromversorgung
- Gebäude mit erhöhten Anforderungen aus Brandschutz- und Sicherheitskonzepten
- Bestandsanlagen, bei denen eine vorhandene PV-Abschaltung um die AC-seitige Ersatzstromabschaltung ergänzt werden soll
- Neubauprojekte mit definierten Abschaltstellen und zentraler Sicherheitsauslösung
Technische Eckdaten einer Q3-ATS-Box
| Merkmal | Spezifikation |
|---|---|
| Bemessungsbetriebsspannung | 230/400 V AC, 50 Hz |
| Bemessungsstrom | anlagenspezifisch von 63 A bis 630 A |
| Umschaltung | 4-polig, L1/L2/L3/N |
| Transferschalter | Telergon C1 |
| Gebrauchskategorie | AC-32B |
| Energiemessung | Dreiphasig, CHINT DTSU666. Andere auf Anfrage |
| Kommunikation | RS485 / Modbus |
| Gehäuse | 500 × 400 × 200 mm |
| Schutzart | IP66 bei fachgerechter Installation |
| Aufstellung | Innenbereich |
Beispiel für die 63 A Box. Weitere Größen auf Anfrage.
Projektspezifische Auslegung der PV-Abschaltung mit Speicher – auf Basis bewährter Q3-Komponenten
Die QFire-Schaltboxen werden auf Stringanzahl, Systemspannung, Stringströme, MPPT-Aufteilung und Leitungsführung abgestimmt.
Ergänzend werden für die ATS-Einbindung der Hybridwechselrichter, die Speicheranbindung, der erforderliche AC-Bemessungsstrom sowie die zu versorgenden beziehungsweise abzuschaltenden Stromkreise berücksichtigt.
Auf dieser Grundlage entsteht ein abgestimmtes QFire-AC/DC-System mit klar definierten DC- und AC-Schaltstellen.
QFire AC/DC – weil Sicherheit nicht am Netzanschluss endet.
PV-Generatorfreischaltung und Netz-/Ersatzstromabschaltung sind etablierte Funktionen.
QFire AC/DC verbindet sie zu einer gemeinsamen Sicherheitslösung für moderne PV-Anlagen mit Batteriespeicher und Ersatzstromversorgung.
PV-Abschaltung mit Speicher und Ersatzstrom: Entwickelt und umgesetzt von Q3 ENERGIE – mit projektspezifischer Auslegung, aufeinander abgestimmten Komponenten und direkten technischen Ansprechpartnern.
