👨🏼🚒Feuerwehrschalter für PV Anlagen
💡QFire ist eine PV Generator Abschaltvorrichtung zum automatisierten galvanischen Trennen von PV Strings nach DIN EN 60947-3:2020 – ausgelegt und zertifiziert für Ströme bis 20 A pro String bei einer Systemspannung von 1.500 V DC
Das Set besteht aus einer Steuerbox und einer oder mehreren Schaltbox(en).
Die QFire Steuerbox wird zentral nahe des Wechselrichters oder an einem anderen zugänglichen Ort verbaut. Die QFire Schaltboxen werden in Modulnähe am Dacheintritt installiert, von wo aus alle Leitungen, welche vom Dach kommen, mit speziellen Hochleistungsrelais sicher und lichtbogenfrei abgeschaltet werden können. So kann von einem zentralen Punkt aus die gesamte Gleichstromzufuhr unterbrochen werden.
👨🏼🚒 Abgeschaltet wird der Feuerwehrschalter für PV Anlagen
- manuell an der Steuerbox
- über einen externen NOT AUS oder Schlüsselschalter
- gekoppelt über Brandmeldezentrale
- AC gekoppelt über das Stromnetz bei Netzausfall – schaltet das Netz wieder zu, so geht die Anlage automatisch wieder in Betrieb
- durch Unterspannung aufgrund von Kabelbruch oder bei starken Schwankungen des AC Netz
Besonderheiten der QFire Feuerwehrschalter für PV Anlagen
Die Q3 Feuerwehrschalter für PV Anlagen QFire sind zertifiziert nach IEC 60947-3 und werden kundenspezifisch geplant und bei uns in Kaufbeuren gebaut - Made in Germany. Die Feuerwehrschalter werden kundenspezifisch gebaut nach Anzahl der Strings (bis 24 pro Box), integriertem Überspannungsschutz wenn gewünscht (hier verbauen wir standardmäßig T1+2, können aber jeden anderen gewünschten Typ verbauen) und integrieren auf Wunsch auch Sicherungen in/und Plus- und Minuspol. Sie haben die Wahl zwischen Stecker- oder Klemmtechnik (standardmäßig MC4-Evo 2 von Stäubli), Art des Gehäuses (manche Applikationen verlangen Metallgehäuse)… Wir kombinieren alle Elemente der Anschlusstechnik und können so z.B. auch Stringreduzierungen mit anbieten (8 Eingänge, 4 Ausgänge z.B.).

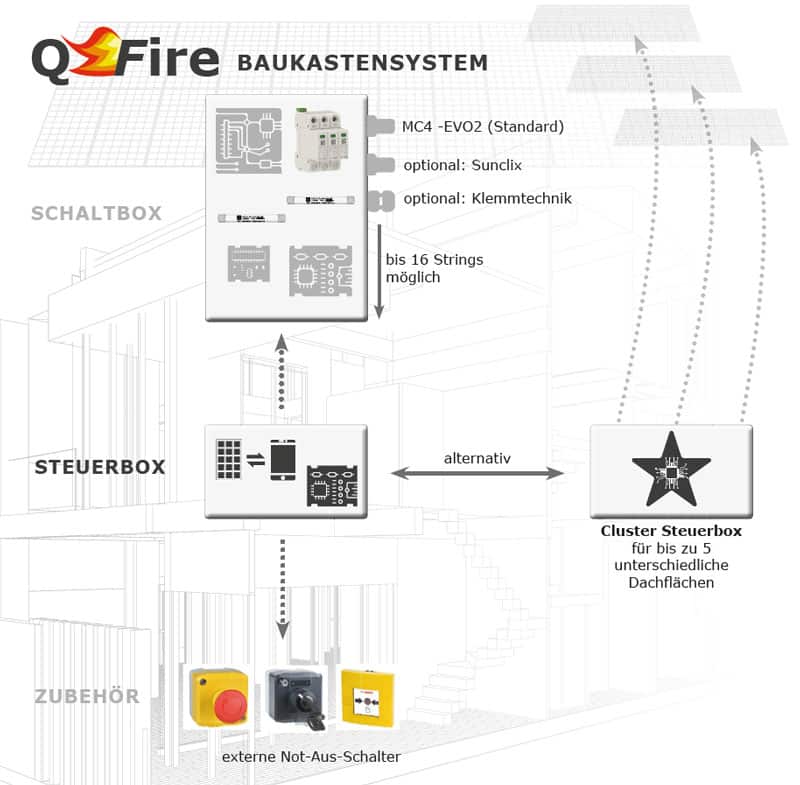

Feuerwehrschalter QFire Baukastensystem
SCHALTBOX Zubehör INTEGRIERBAR |
| Baugruppe Slave Steuerbox ohne Gehäuse bei Leitungslängen > 25 Meter und > 12 Strings |
| Q3 Überspannungsschutz T1/2 Kombiableiter mit Fernmeldekontakt 1 pro MPPT benötigt. Andere Marken auf Anfrage |
| Sicherung und Sicherungshalter im Pluspol |
| Sicherung und Sicherungshalter im Minuspol |
| Verzögerungsschaltung zum netzfreundlichen Abschalten von Großanlagen |
| QFire Hochleistungs-Schutzgerät für Steuerleitungen Effektiver Schutz vor Überspannungen. Technische Eigenschaften und Leistungsdaten sind mit der T1- und T2-Klassifizierung vergleichbar. |
STEUERBOX Zubehör INTEGRIERBAR |
| QFire Power Patcher Datenübertragung zum Anschluss an eine Steuerbox. Datenübertragung auf Q3 Cloud via TCP/IP zum Kunden Router. Meldung: Status, Zustand (Ein/Aus) |
| QFire Hochleistungs-Schutzgerät für Steuerleitungen Effektiver Schutz vor Überspannungen. Technische Eigenschaften und Leistungsdaten sind mit der T1- und T2-Klassifizierung vergleichbar. |
| QFire Cluster Steuerbox Ansteuerung von bis zu 5 Cluster Kontakten zur Ansteuerung von bis zu 5 QFire BIG Systemen. |
| QFire Cluster Karte Zubehör Cluster Steuerbox, eine Karte pro Cluster benötigt |
ZUBEHÖR EXTERN |
| QFire Ausschaltbox IP66 entspricht IEC 60529 | IP67 | IP69 | IP69K |
| QFire Schlüsselschalter Schneider Electric, XALD144 | IP66 entspricht IEC 60529 IP67 | IP69 | IP69K |
| QFire Not-Aus-Schalter im Gehäuse hinter Glas GMC-120-DKM-G-Y | IP52 nach EN 60529 Norm: EN 12094-3 |
🏆 BSFZ-Siegel für innovative Ausrichtung
Diese Auszeichnung bestätigt unsere Innovationskraft und unser Engagement für mehr Sicherheit in der Photovoltaikbranche.
Vorhaben-ID: 849-547-133/2024-2/1
Titel des Vorhabens: Elektronisch überwachter Brandschalter mit integriertem Überspannungsschutz für Photovoltaik-Anlagen mit einer Betriebsspannung von bis zu 1500V
Art des Siegels: Siegel 2025 (Eigenbetrieblich)
🕸️ Cluster Technik - mit einer einzigen Steuerbox bis zu 5 unterschiedlichen Dachflächen!
Unser Feuerwehrschalter für PV Anlagen kann mit einer einzigen Steuerbox neu bis zu fünf unterschiedliche Dachflächen anfahren und abschalten werden. Dabei signalisiert jeder einzelne Cluster neben „An und Aus“ ebenfalls den Leitungszustand und gegebenenfalls auch die Funktionalität des Überspannungsschutzes. Die Entfernung zwischen der Steuerbox und einem einzelnen Cluster können bis zu 1.200 Meter betragen. Bei einem Stromausfall gehen alle Cluster in einen sicheren Zustand und schalten bei Wiederherstellung des Netzes automatisch zu. Im Schaltfall werden alle Strings der Gesamtanlage ab den Schaltboxen vom PV Generator getrennt und sind somit sicher spannungsfrei.
⚙️ Technische Daten des Feuerwehrschalters für PV Anlagen
Technische Daten Schaltbox Schalteinheit für 2 bis 24 Strings nach IEC 60947-3 |
|
| Schaltmethode | |
| Anschlüsse | |
| Stringanzahl | |
| Normen | |
| Gehäuse | |
| -- Material | |
| -- Farbe | |
| -- IP Klasse (EN60529) | |
| -- Stoßfestigkeitsgrad | |
| -- Zertifzierung | |
| -- Montageort | |
| -- Abmessungen L x B x T (mm) | 6-8 Strings: 400 x 400 x 132 10-16 Strings: 400 x 600 x 132 18-24 Strings: 600 x 600 x 200 |
| -- Gewicht | (abhängig von der Ausstattung) |
| Spannung | |
| -- Betriebsspannung | |
| -- Sicherung | |
| -- Leistungsdaten | |
| -- Bemessungsspannung Isolation | |
| -- Systemspannung max. | |
| -- Schaltspannung max. bei 15 A | |
| -- Steuerspannung | |
| -- Schaltstrom max. pro String (Isc) | |
| Überspannungsschutz | |
| -- Kategorie | |
| -- Fernmeldekontakt | |
| -- Integrierter Slave | + Steuerleitungen > 30 Meter |
| -- Compliance | 111:2012+A1:2014 |
| Kommunikation | |
| Betriebstemperatur | |
| Luftfeuchtigkeit | |
| Optionen | |
ausgelegt und zertifiziert für Ströme bis 20 A pro String bei einer Systemspannung von 1.500 V DC
auf Wunsch mit integriertem Überspannungsschutz T1+2
auf Wunsch mit Sicherungen in Plus- und/oder Minuspol
Feuerwehrschalter für PV Anlagen schaltet automatisch wieder zu nach Stromausfall
für Großanlagen mit Verzögerungsschaltung zum sicheren Abschalten von Megawattanlagen
koppelbar mit Brandmeldeanlage über potentialfreien Kontakt
komplettes Set; modular erweiterbar sowie einfachste Installation
lichtbogenfreies Schalten durch moderne Schalttechnik
AC gekoppelt, daher jederzeit über das Stromnetz auslösbar
NOT AUS | Schlüsselschalter anschließbar
Erkennung von Kabelbruch | Unterspannungserkennung
Status über einen potentialfreien Kontakt an Meldestelle übermittelbar
Anfrageformular Feuerwehrschalter für PV Anlagen
Gerne lassen wir Ihnen ein Angebot zukommen, natürlich kostenlos und unverbindlich. Bitte verraten Sie uns hierfür vorab:
Feuerwehrschalter für PV Anlagen: Warum eigentlich?
Meist wird der Wechselrichter nahe der Hausstromverteilung zentral im Gebäude installiert. Dieser lässt sich ausschalten, ebenfalls wie der gesamte Strom des Hauses. Was sich nicht ausschalten lässt, ist die Spannung, die von den Modulen kommt: Hier bleiben bis zu 1.000 Volt Gleichstrom im Gebäude. Man beachte: ab 120 V Gleichstrom gilt dieser als lebensgefährlich.
Dies betrifft nicht nur die Feuerwehr im Brandfall, nach deren „Handlungsempfehlung Photovoltaik“ ein Mindestabstand von bis zu 5 Meter (abhängig ob Sprüh- oder Löschstrahl) zu spannungsführenden Teilen eingehalten werden muss, sondern auch Wartungs- und Reinigungsarbeiten usw. Eigenschutz geht vor Fremdschutz.
Daher lautet der einhellige Wunsch nach einer sicheren Abschaltvorrichtung für Photovoltaikmodule, um das Gebäude im Brandfall komplett, also auch DC seitig spannungsfrei schalten zu können.
QFire ist eine PV Generator Abschaltvorrichtung zum automatisierten galvanischen Trennen von PV Strings nach DIN EN 60947-3:2020.
Der Feuerwehrschalter für PV Anlagen besteht aus einer Steuerbox und einer oder mehreren Schaltbox(en).
Die QFire Steuerbox wird zentral nahe des Wechselrichters oder an einem anderen zugänglichen Ort verbaut. Die QFire Schaltboxen werden in Modulnähe am Dacheintritt installiert, von wo aus alle Leitungen, welche vom Dach kommen, mit speziellen Hochleistungsrelais sicher und lichtbogenfrei abgeschaltet werden können. So kann von einem zentralen Punkt aus die gesamte Gleichstromzufuhr unterbrochen werden.
Abgeschaltet wird beim QFire Feuerwehrschalter
- manuell an der Steuerbox
- über einen externen NOT AUS oder Schlüsselschalter
- gekoppelt über Brandmeldezentrale
- AC gekoppelt über das Stromnetz bei Netzausfall – schaltet das Netz wieder zu, so geht die Anlage automatisch wieder in Betrieb
- durch Unterspannung aufgrund von Kabelbruch oder bei starken Schwankungen des AC Netz
