AC Anschlussbox für PV-Anlagen
Technik, Aufbau und normgerechte Auslegung
AC Anschlussboxen dienen der sicheren Einspeisung, Verteilung und Absicherung von Wechselstromkreisen in Photovoltaikanlagen – vom Wechselrichter bis zum Netzanschlusspunkt.
Was ist eine AC Anschlussbox?
Eine AC Anschlussbox bildet den definierten Übergabepunkt zwischen Wechselrichter und Niederspannungsnetz bzw. Gebäudeinstallation. Sie bündelt Schutz-, Schalt- und Verteilfunktionen in einer normgerechten Schaltgerätekombination gemäß EN 61439.
Im Gegensatz zur DC-Anschlusstechnik auf Generatorseite übernimmt die AC-Box die netzseitige Integration der PV-Anlage. Sie stellt sicher, dass Strom, Spannung und Schutzkonzept korrekt an die bestehende Infrastruktur angepasst werden.
Typische Einsatzbereiche
AC Anschlussboxen kommen insbesondere zum Einsatz bei:
Gewerblichen und industriellen
PV-Anlagen
Speicherintegration
auf AC-Seite
Zentralen
Wechselrichterkonzepten
Definierten Netzanschlusspunkten
gemäß VDE-Vorgaben
Mehreren Wechselrichtern
mit gemeinsamer Einspeisung
Sie können als reine Einspeisebox, als Sammelbox mehrerer Wechselrichter oder als Übergabepunkt zum Hauptverteiler ausgeführt werden.
Sichere Verbindung zwischen Wechselrichter und Netz
AC Anschlussboxen übernehmen in Photovoltaikanlagen die zentrale Aufgabe, Wechselrichter sicher, normkonform und wartungsfreundlich an das Niederspannungsnetz bzw. an die Netzübergabe oder den Transformator anzubinden. Sie bündeln hohe Wechselströme, integrieren Schutz‑ und Schaltgeräte und schaffen eine klare, definierte Schnittstelle zwischen Erzeugung und Netz.
Die AC‑Anschlusstechnik von Q3 ENERGIE ist für den Einsatz in gewerblichen, industriellen und netznahen PV‑Anwendungen ausgelegt und wird als Niederspannungs‑Schaltgerätekombination nach EN 61439 geplant, aufgebaut und geprüft.
Aufgaben einer AC Anschlussbox in der PV‑Anlage
AC Anschlussboxen erfüllen mehrere sicherheits‑ und betriebsrelevante Funktionen innerhalb der PV‑Anlage:
Sie ersetzen dabei keine Gebäude‑Unterverteilung, sondern bilden eine speziell auf PV‑Anwendungen ausgelegte, leistungsfähige Schnittstelle zwischen Erzeugung und Netzanschlusspunkt.
Aufbau einer AC Anschlussbox
Der konkrete Aufbau ist projektspezifisch, typische Komponenten sind:
Die Ausführung erfolgt als Niederspannungs-Schaltgerätekombination nach EN 61439-1 / -2.
Technische Auslegungskriterien
Die Dimensionierung einer AC Anschlussbox richtet sich nach:
Nennstrom des Wechselrichters
bzw. der Einspeiseleistung
Netzform
(TN-S, TN-C, TT)
Kurzschlussleistung am Netzanschlusspunkt
Selektivität zu vorgeschalteten Schutzorganen
Bemessungsspannung
(z. B. 400 V AC)
Thermischer Belastbarkeit der Sammelschienen
Eine korrekte Auslegung berücksichtigt sowohl Dauerstrom als auch mögliche Kurzschlussströme und deren Abschaltvermögen.
Netzformen und Schutzkonzepte
Die Ausführung der AC Anschlussbox hängt maßgeblich von der vorhandenen Netzform ab:
Das Schutzkonzept definiert:
Insbesondere bei Anlagen mit hoher Einspeiseleistung ist die Betrachtung der Kurzschlussfestigkeit zwingend erforderlich.
Überspannungsschutz auf der AC‑Seite
Auf der AC‑Seite entstehen Überspannungen unter anderem durch:
Q3 AC Anschlussboxen können mit Überspannungsschutzgeräten der Typen 1+2 bzw. 1+2+3 ausgestattet werden. Die Einbindung erfolgt strompfadnah und abgestimmt auf die jeweilige Netzform. Optional sind Fernmeldekontakte zur Zustandsüberwachung integrierbar.
Normative Anforderungen
Für AC Anschlussboxen gelten insbesondere:
Die Einhaltung dieser Normen gewährleistet die elektrische Sicherheit und die Konformität mit den geltenden technischen Regeln.
Standardisierte oder anlagenspezifische Lösung?
AC Anschlussboxen können als standardisierte Varianten oder projektspezifisch gefertigt werden.
Bei kundenspezifischer Ausführung werden:
an die jeweilige Projektanforderung angepasst.
So entsteht eine Q3 AC Anschlussbox
Jede Q3 AC Anschlussbox wird auf Basis der projektspezifischen Anforderungen ausgelegt und gefertigt.
Nach Prüfung der elektrischen Kenndaten – insbesondere Nennstrom, Kurzschlussleistung, Netzform und Schutzkonzept – erfolgt die technische Dimensionierung von:
■ Sammelschienen und Leiterquerschnitten
■ Schalt- und Schutzgeräten
■ Überspannungsschutz
■ Gehäusegröße und Schutzart
Die Ausführung erfolgt gemäß EN 61439 als geprüfte Niederspannungs-Schaltgerätekombination.
Dabei werden sowohl thermische Belastbarkeit als auch Selektivität und mechanische Anforderungen berücksichtigt.
So entsteht eine AC Anschlussbox, die nicht nur normkonform, sondern exakt auf die jeweilige Anlagenstruktur abgestimmt ist.

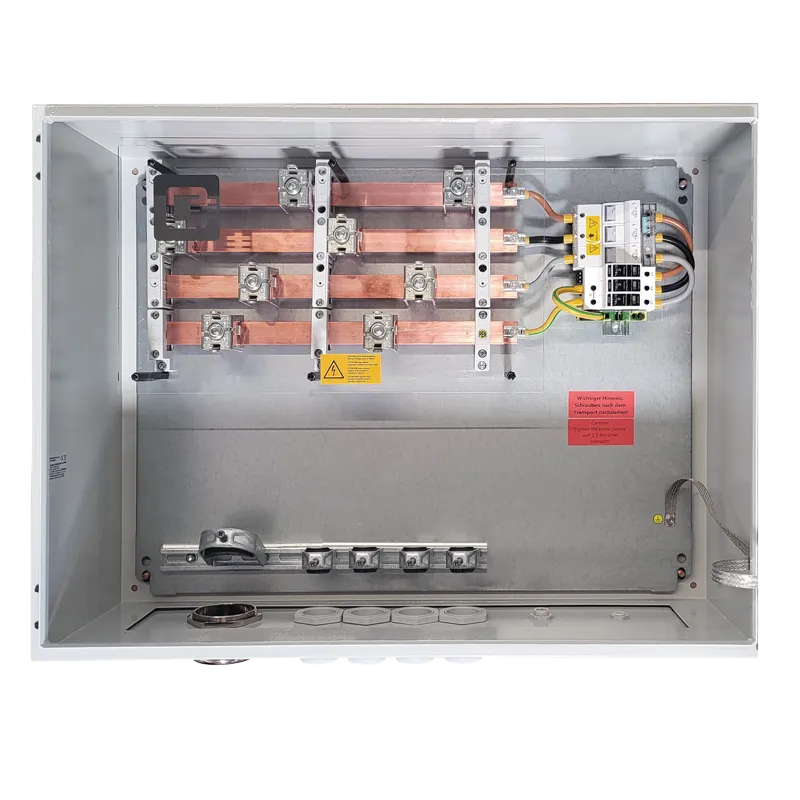

1. Mechanische Basis und Montageplatte
Stabile Montageplatte mit definierten Befestigungs‑, Isolations‑ und Erdungspunkten als Grundlage für Sammelschienen, Klemmen und Schaltgeräte.
2. Aufbau des Sammelschienensystems
Montage und Dimensionierung massiver Kupfer‑Sammelschienen entsprechend Nennstrom, Netzform und Kurzschlussfestigkeit.
3. Anschlussklemmen und Leistungsabgänge
Integration leistungsfähiger Anschlussklemmen zur Vorbereitung der Wechselrichter‑ und Trafoanschlüsse für große Leiterquerschnitte.
4. Integration von Schutz‑ und Schaltgeräten

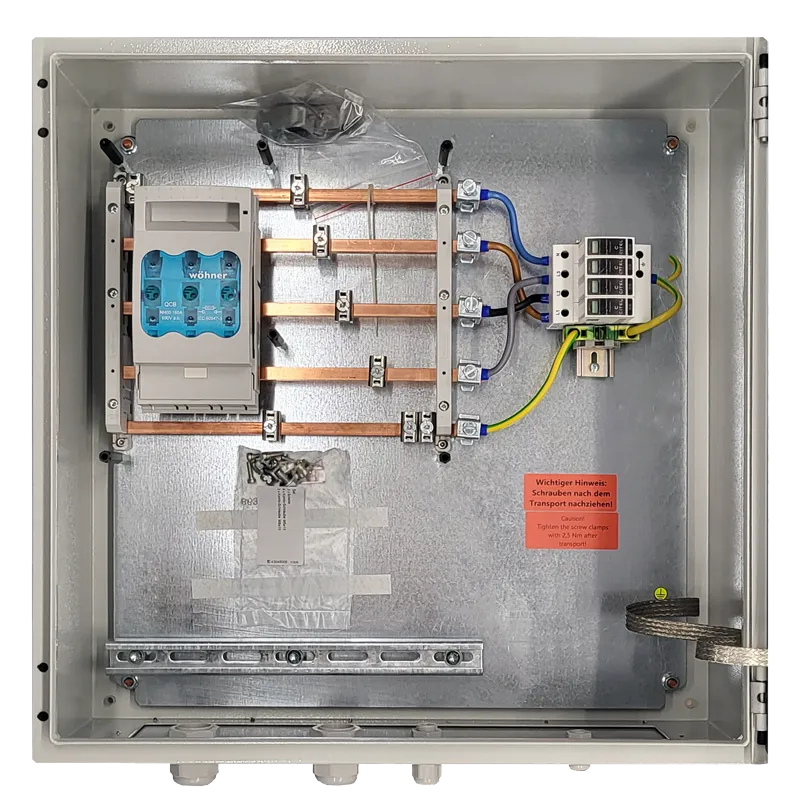

Einbindung von NH‑Lasttrennschaltern sowie Überspannungsschutzgeräten direkt im definierten Strompfad.
5. Berührschutz und Sicherheit
Abdeckung aktiver Teile durch transparente Schutzabdeckungen gemäß IP2X/IPXXB für sicheren Betrieb und Wartung.
6. Kabeleinführung und Zugentlastung
Vorbereitung der Kabeleinführungen mit geeigneten Verschraubungen und mechanischer Zugentlastung.
7. Integration ins Gehäuse
Einbau der bestückten Montageplatte in das IP66‑Gehäuse für Indoor‑ oder Outdoor‑Einsatz inklusive Tür‑Erdung.
8. Prüfung und Dokumentation
Stückprüfung nach EN 61439, Kennzeichnung und vollständige technische Dokumentation.
Abgrenzung zur DC Anschlusstechnik
Während sich DC‑Anschlussboxen auf die String‑Ebene des PV‑Generators beziehen, arbeitet die AC‑Anschlusstechnik auf der Wechselstromseite nach dem Wechselrichter. Entsprechend unterscheiden sich:
Beide Systeme ergänzen sich und bilden gemeinsam eine sichere Gesamtanlage.
