Brandschutzschalter | Feuerwehrschalter

Ihre Fragen zu unserem Photovoltaik Brandschutzschalter- unsere Antworten

Auf dieser Seite finden Sie Antworten auf die häufigsten Fragen rund um die Funktionen, Installation, Nutzung und Wartung unseres QFire Photovoltaik Brandschutzschalters. Unser Ziel ist es, Ihnen umfassende Informationen zu bieten, damit Sie die Vorteile unseres Produkts voll ausschöpfen können. Sollten Sie dennoch weitere Fragen haben, zögern Sie bitte nicht, uns hier zu kontaktieren.

>> Wir bieten auch Online-Schulungen zu unserem Feuerwehrschalter an

Der QFire ist ein DC-Lasttrennschalter, der PV-Strings im Brandfall oder bei Wartungsarbeiten automatisch oder ferngesteuert vom Wechselrichter trennt.

Er erfüllt die Norm IEC 60947-3 und bietet optional einen integrierten Überspannungsschutz (SPD Typ 1+2 bis 1.500 V DC).

Der QFire Brandschutzschalter trennt alle DC-Strings galvanisch.
Bei automatischer Rückkehr der AC-Spannung kann er sich – je nach Konfiguration – selbsttätig wieder einschalten.

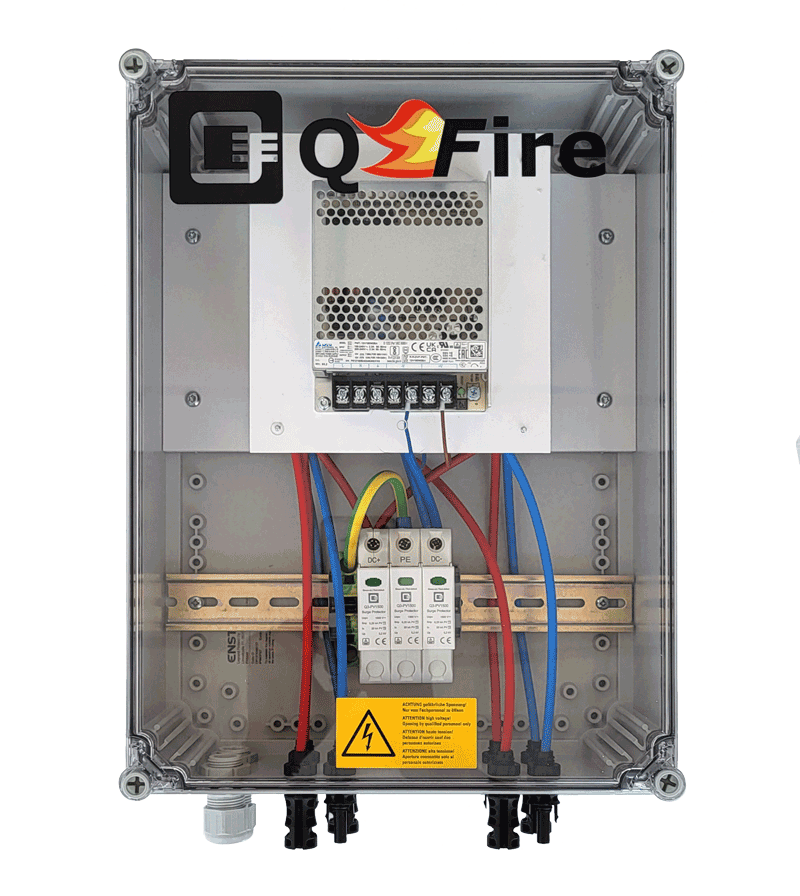

• QFire LITE: Kompakte Standardausführung für kleinere Anlagen ohne Steuerleitung, Auslösung über AC-Abfall.

• QFire BIG: Modular erweiterbar, mit Steuerbox und Schaltboxen, unterstützt bis zu 12 MPPT / 24 Strings, optional mit Überspannungsschutz und Sicherungen

• IEC 60947-3 – Lasttrennschalter

• IEC 61643-31 / EN 50539-11 – DC-Überspannungsschutz

• DIN VDE 0100-712 – PV-Installationsnorm

• IP66 / IP67 je nach Gehäusematerial (Polycarbonat oder Stahlblech).

• IK-Stoßfestigkeit für mechanische Belastungen.

• Gewerbe- und Industrieanlagen

• Mehrfamilienhäuser

• Öffentliche Gebäude

• Großanlagen mit hohem Sicherheitsbedarf

Ja, über LEDs an der Steuerbox vor Ort, über eine Web-App oder via Fernmeldemodul für Integration in BMS/Brandmeldezentrale.

Ja, Entwicklung und Fertigung erfolgen in Deutschland.

• Maximal 12 MPPT und bis zu 24 Strings pro System.

• Erweiterungen über zusätzliche Schaltboxen möglich, kaskadierbar.

• Typ 1+2 SPD für Blitz- und Überspannungsschutz bis 1.500 V DC.

• LED-Statusanzeige für jeden SPD:

  • Grün = funktionsfähig

  • Rot = austauschen

• Fernmeldekontakt für Überwachung in Leitwarte oder Brandmeldezentrale.

Der Photovoltaik Brandschutzschalter wird unmittelbar vor oder nach Gebäudeeintritt installiert - möglichst nah am Generator.

Das Gehäuse ist hat die IP Klasse 66/67 und ist somit geeignet für den Außenbereich (witterungsgeschützt/verschattet).

Ja, eine Nachrüstung in bestehende PV-Anlagen ist möglich. Der Brandschutzschalter wird einfach und unkompliziert in den Strang zwischen PV Modulen und Wechselrichter eingebaut. Durch die kundenspezifische Bauweise passt er sich den Begebenheiten vor Ort an.

• QFire LITE: Keine Steuerleitung erforderlich.

• QFire BIG: Steuerleitungslänge bis ca. 1.000 m möglich (abhängig vom Querschnitt und Steuerungstyp).

Da wir die Photovoltaik Brandschutzschalter kundenspezifisch bauen, können wir auch andere Mengen an Strings anbieten. Senden Sie uns einfach Ihre Anforderungen, eine Spezifikation oder den Netzübersichtsplan Ihrer zu planenden Anlage, dann werden wir den QFire entsprechend dimensionieren. Wir reduzieren Ihnen auch die Strings, wenn Sie z.B. weniger Ausgänge benötigen als Eingänge haben!

Wir achten auf Markenqualität und verwenden die original MC4-Evo 2 Stecker von Stäubli (siehe hier). Da wir die Boxen jedoch kundenspezifisch bauen, können wir auf Wunsch auch Sunclix oder jeden anderen PV Stecker verwenden - oder wir liefern die Feuerwehrschalter mit Kabelverschraubungen!

Maximal möglich sind derzeit 20 A bei 1.500 VDC pro String.

Das Relais ist eine Version mit niedriger Spulenleistung und einem Verbrauch von < 1 W.

QFire ist eine PV Generator Abschaltvorrichtung zum automatisierten galvanischen Trennen von PV Strings nach DIN EN 60947-3:2020. Nach dieser Norm ist unser Feuerwehrschalter auch zertifiziert.

Wir produzieren unseren Feuerwehrschalter in unseren Räumlichkeiten in Kaufbeuren. Von dort aus erfolgt auch der Versand der Ware.

Die Ausrichtung der Box ist eigentlich nicht relevant. Sie sollte verschattet und witterungsgeschützt verbaut werden.

Das sind mechanische Schalter. Wir bieten ja einen elektronisch gesteuerten Schalter an, der auch bei Verlust des AC Netzes automatisch abschaltet und auch wieder automatisch zuschaltet! Zudem bauen wir die Feuerwehrschalter kunden- und anlagenspezifisch.

Wir planen die Feuerwehrschalter passend zu Ihrer Anlage und verkabeln diese intern. Sie erhalten von uns die passenden Gegenstecker, die Sie an die Steuerleitung anschließen - fertig!

Kein Problem, an unsere Steuerboxen kann man generell einen externen Schalter anschließen, egal ob Not-Aus, Not-Aus hinter Glas oder Schlüsselschalter.

Dann liefern wir Ihnen einfach weitere Freischaltboxen mit der benötigten Stringzahl, die Sie in die Bestandsanlage integrieren!

Sollte ein weiteres Gebäude im PV ausgestattet werden, können wir die Steuerbox auch tauschen in die Cluster-Steuerbox, bei der bis zu 5 unterschiedliche Dachflächen gleichzeitig abschaltbar sind.

Sollten Sie generatornah einen weiteren Überspannungsschutz benötigen, integrieren wir diesen in den Feuerwehrschalter!

Wir bauen nach Ihren Vorgaben! Geben Sie uns einfach Bescheid, ob Sie die Sicherungen in Plus- und/oder Minuspol wünschen. Wir wissen, dass manche Applikationen Sicherungen erfordern.

Schreiben Sie uns an die info@q3-energie.de, wir beantworten alle Fragen und nehmen Sie hier bei den FAQs mit auf!

>> Werfen Sie doch einen Blick in die Installationsanleitung!
